论文摘要
具有低碳特性的分离膜对能源-水可持续发展至关重要，但面临膜污染和性能不足两大难题。本文通过2,3,6,7,10,11-六羟基三亚苯基苯（HHTP）-钴金属有机中间层介导的MnO₂矿化，成功合成了一种仿荷叶催化清洁膜，将疏水聚合物膜转变为独特的自清洁膜。异相矿化过程中衍生的丰富氧空位显著增强了其催化能力。界面处仿荷叶的纳米/微米水袋使膜的原位通量恢复率达到99.9%。最值得注意的是，与未矿化膜相比，该膜的抗污染能力提升了24.8倍，通量恢复能力提升了10.6倍，性能显著优于现有先进膜。这一卓越的水处理性能归功于活性催化防污与分级防污屏障的协同作用。计算模拟揭示了富电子的钟形结构围绕缺电子金属核心的电子分布特征。这项工作为高效水处理及更广泛应用的仿生材料制备开辟了新途径。
图文解读

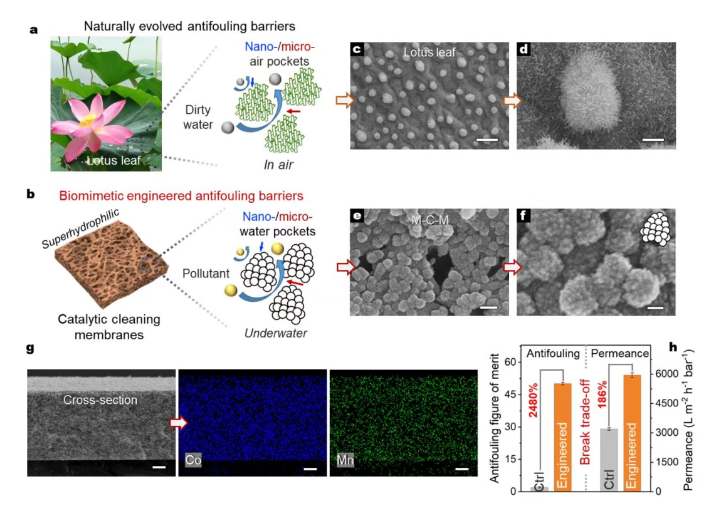

图1 仿生荷叶催化清洁膜的设计与结构。 (a, b) 荷叶启发的界面防污工程示意图：通过模拟荷叶微纳结构中的空气袋，在膜表面构建纳米/微米水袋，作为动态防污屏障并兼具催化清洁功能。(c, d) 荷叶表面SEM图像：由孤立微米平台和分布其上的纳米蜡质棒组成。(e, f) Co-HHTP介导MnO₂矿化膜（M-C-M）表面SEM图像：呈现随机分布的覆盆子状微米平台结构，由Co-HHTP基座和MnO₂纳米突起构成。(g) M-C-M横截面EDS元素分布（Co、Mn）。(h) M-C-M突破了防污优值与渗透性之间的trade-off关系。
内容总结： 该图展示了仿生荷叶催化清洁膜的设计理念——通过Co-HHTP金属有机中间层介导的MnO₂矿化在聚合物膜表面构建类似荷叶的多级微纳结构。这种结构不仅赋予膜超亲水和水下超疏油特性，还通过纳米/微米水袋的形成实现了动态防污屏障，同时矿化层中的氧空位赋予催化清洁能力。

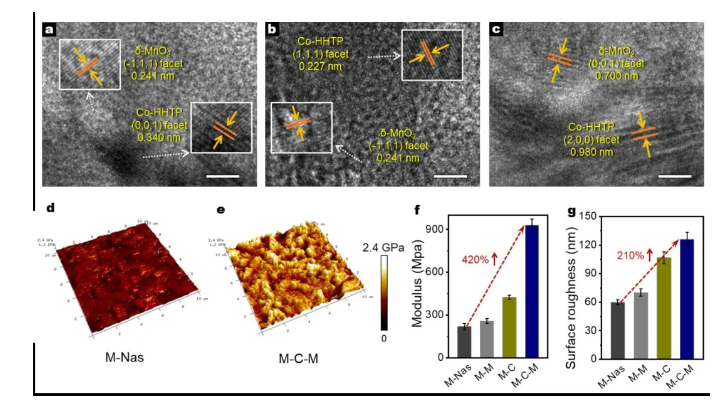

图2 M-C-M的结构表征。 (a–c) M-C-M超薄切片的TEM图像及放大晶格：显示0.340 nm（Co-HHTP的(001)面）、0.241 nm（δ-MnO₂的(-111)面）等晶格条纹，证实结晶性沉积层。(d, e) 原始膜（M-Nas）和M-C-M的AFM模量模式图像。(f) 杨氏模量：M-C-M较M-Nas提升4.2倍（刚性增强有利于抗污染）。(g) 表面粗糙度：M-C-M较M-Nas提升2.1倍（有利于增强表观亲水性和水合能力）。
内容总结： 该图从微观结构层面证实了仿生矿化涂层的成功构建：TEM显示结晶性的Co-HHTP和δ-MnO₂复合涂层，AFM显示矿化后膜表面刚性和粗糙度显著增加，这为后续的防污和抗压实性能提供了结构基础。
图3 矿化介导机制的理论计算。 (A) HHTP与Co²⁺或Mn²⁺的前驱体相互作用示意图。(B, C) 平衡态的分子构型（b1, c1）和静电势（b2, c2）：Co²⁺的结合能（-1.72 eV）强于Mn²⁺（-0.92 eV），O-Co距离短于O-Mn。(D, E) 电子密度差的多功能波函数分析：3D等值面（d1, e1）显示富电子蓝色钟形结构和缺电子黄色金属核；2D等高线图（d2, e2）显示O-金属相互作用区域电子密度增加。
内容总结： 该图通过DFT计算揭示了HHTP介导矿化的分子机制：HHTP与Co²⁺形成更强的配位键（结合能-1.72 eV），电子从HHTP的酚羟基向金属离子转移，形成富电子钟形结构包裹缺电子金属核的独特电子分布，这种强相互作用有效锚定了Mn²⁺并引导后续的定向矿化。

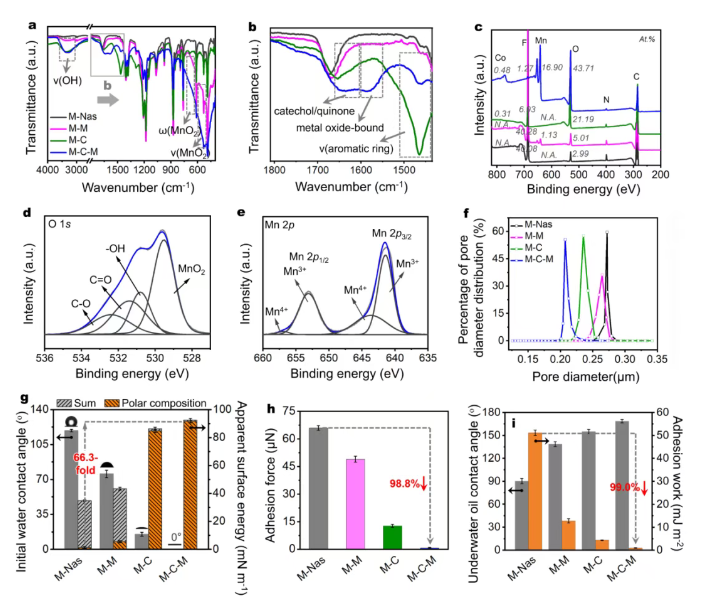

图4 M-C-M的理化性质表征。 (a, b) ATR-FTIR光谱：M-C和M-C-M在3050–3550 cm⁻¹（羟基）和1440–1510 cm⁻¹（芳环）处出现HHTP特征峰，M-C-M在500–590 cm⁻¹出现MnO₂特征峰。(c) XPS全谱：M-C-M呈现Mn和Co峰，F峰强度最低（PVDF基底被覆盖）。(d) O 1s峰拟合：显示C-O（532.4 eV）、C=O（531.4 eV）、MnO₂（529.5 eV）和-OH（530.8 eV）组分。(e) Mn 2p峰拟合：显示Mn³⁺（641.4 eV）和Mn⁴⁺（643.7 eV），Mn³⁺丰度表明富含氧空位。(f) 孔径分布：M-C-M涂层厚度约31 nm。(g) 水接触角与表观表面能：M-C-M超亲水（WCA=0°），表面能较M-Nas提升2.7倍。(h) 水下油粘附力：M-C-M较M-Nas降低98.8%。(i) 水下原油接触角与粘附功：M-C-M水下超疏油（>168.5°），粘附功较M-Nas降低98.0%。
内容总结： 该图全面表征了M-C-M的化学组成、表面能、润湿性和抗油粘附性能。XPS证实了Mn³⁺的存在（表明氧空位），这是催化活性的关键；超亲水和超低油粘附力为抗污染提供了物理保障。

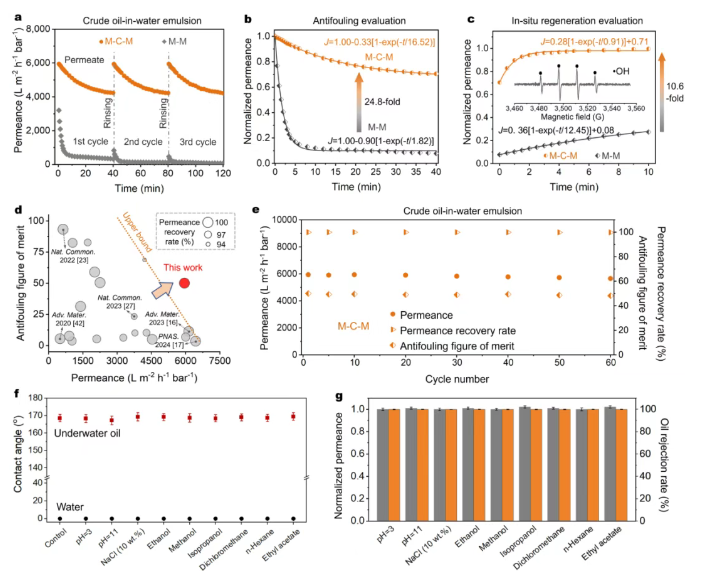

图5 膜分离性能与再生评价。 (a) 原油水乳液分离过程中M-M和M-C-M的通量-时间曲线：M-C-M通量衰减更平缓。(b) 防污优值拟合：M-C-M的防污优值（b/a=50.1）是M-M（2.0）的24.8倍。(c) 原位再生优值拟合：M-C-M的再生优值（a/b=1.3）是M-M（0.12）的10.6倍；插图为M-C-M再生过程中检测到的羟基自由基（•OH）。(d) 与现有先进膜的性能对比：M-C-M突破性能上限。(e) 长期循环分离性能：M-C-M在多周期运行中保持优异性能。(f, g) 稳定性评价：M-C-M在酸、碱、盐和有机溶剂中浸泡24小时后，接触角、水通量和油截留率保持稳定。
