论文摘要
液滴撞击是流体-结构相互作用的基础现象，影响着从侵蚀到生物打印等众多过程。虽然已有标度律为液滴动力学提供了深刻见解，但冲击力标度律的理解仍不充分，尤其是对液滴和基底均发生显著变形的软基底情形。本文通过高速光弹层析成像技术，捕获了高分辨率动态应力场，并识别出一个控制液滴惯性、基底弹性和变形时间尺度之间相互作用的相似性参数。研究发现，液滴对弹性基底的冲击力存在从刚性基底高惯性条件下的惯性力标度（F_max ∝ ρV²R²）向刚性球对弹性基底的赫兹冲击标度（F_max ∝ ρ^(3/5)V^(6/5)R²E^(2/5)）的跨界转变。当无量纲参数Z > 1时，液滴表现出类似刚性球的赫兹行为，即使低黏度液滴在高速撞击软基底时亦如此。这一发现重新定义了基底性质对冲击力的影响方式，为设计抗冲击软材料提供了重要的理论指导。
图文解读

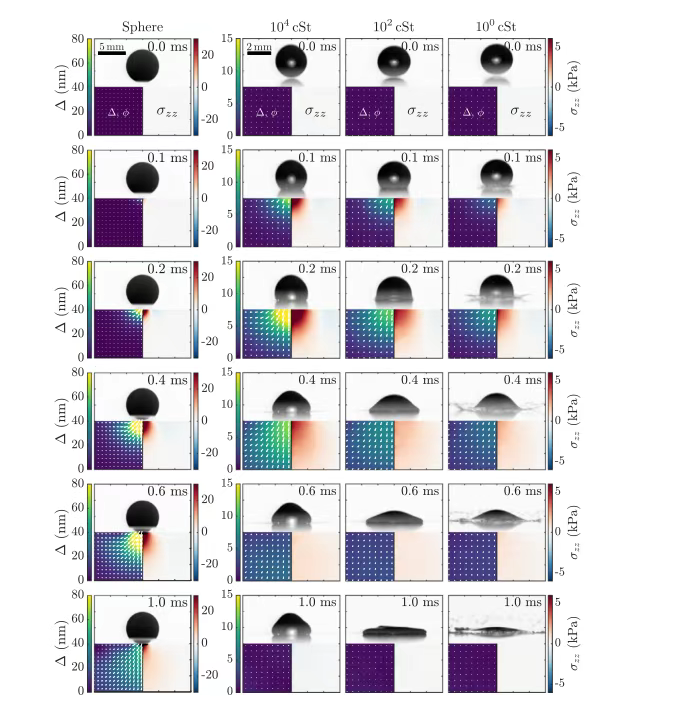

图1 液滴与刚性球撞击弹性基底时的动态行为及基底应力响应。 展示了黏度10⁰ cSt（低黏度）和10⁴ cSt（高黏度）硅油液滴以及刚性球以约2.8 m/s撞击中等弹性模量基底（47.4 kPa）时的序列图像。上排为冲击物灰度图像，下排为光弹参数（延迟量Δ和方位角Φ）及重建的轴向应力σ_zz。低黏度液滴铺展显著，高黏度液滴因黏性耗散保持近球形。高黏度液滴和刚性球产生的应力场明显大于低黏度液滴，且应力最大值出现在约0.2 ms后。在1.0 ms时，高黏度液滴和刚性球下方出现负应力（基底弹性回弹），而低黏度液滴则不明显。
内容总结： 该图首次通过光弹层析成像实现了液滴冲击软基底过程中基底内部应力场的动态可视化。不同黏度液滴因铺展行为的差异导致基底应力分布完全不同——低黏度液滴应力分布较宽，高黏度液滴应力分布更集中且幅值更大，向刚性球冲击的应力特征趋近。

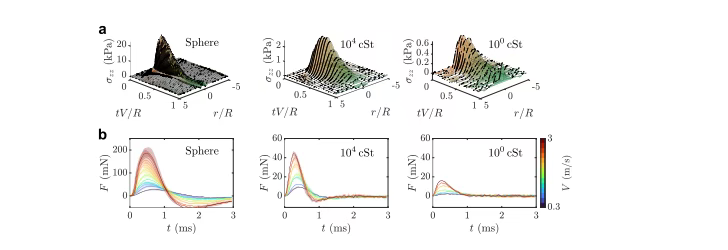

图2 弹性基底上的应力与冲击力演化。 (a) 展示了Cauchy数约为0.02时中等弹性基底表面轴向应力σ_zz随时间的径向分布。刚性球和高黏度液滴的应力集中在中心区域且传播范围窄；低黏度液滴应力沿径向传播更广。(b) 展示了不同冲击速度下刚性球和液滴的冲击力时间演化。最大冲击力随速度和黏度增加而增大，刚性球的最大冲击力（约220 mN）远大于液滴（0.9-47 mN）。高黏度液滴和刚性球的力曲线在峰值附近近乎对称（赫兹型响应），而低黏度液滴呈不对称形状。
内容总结： 该图揭示了液滴黏度对基底应力分布和冲击力曲线的决定性影响。高黏度液滴的冲击行为在力曲线对称性和应力集中程度上均趋近于刚性球冲击，而低黏度液滴表现出典型的流体冲击特征，这为后续的标度律转变分析奠定了基础。
图3 最大冲击力的自相似结构与跨界标度律。 (a) 展示了Π = F_max/(ER²)与Cauchy数（Ca = ρV²/E）的关系。红色实线为赫兹冲击标度（Π ∝ Ca^(3/5)），蓝色实线为惯性力标度（Π ∝ Ca）。高黏度液滴（10⁴ cSt）的数据斜率接近3/5（赫兹标度），随黏度降低斜率逐渐趋近于1（惯性力标度）。(b) 引入优化相似性参数Z = θ^α Ca（θ = η/√(ρER²)，α≈0.24）后，所有数据点收敛到一条统一曲线上，表明存在自相似结构。Z ≈ 1为两种标度律之间的临界值。
内容总结： 该图是本研究的核心发现——首次揭示了液滴撞击弹性基底时最大冲击力存在从惯性力标度到赫兹冲击标度的跨界转变，并提出了一个无量纲参数Z来统一描述这两种渐近行为。Z的物理意义为（松弛时间/接触时间）²·（惯性力/弹性力）^(1-1/(2α))，其临界值Z≈1标志着液滴行为由“类流体”向“类刚体”的转变。

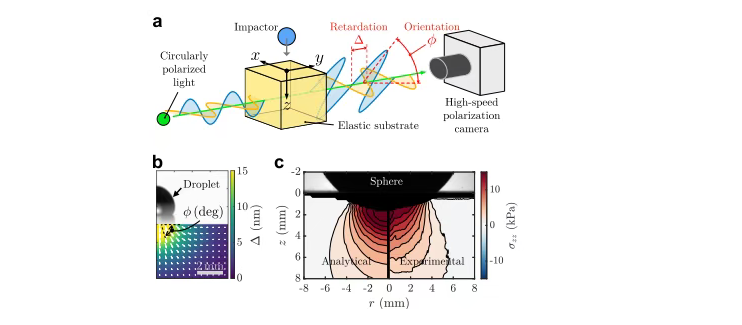

图4 高速光弹层析成像实验装置与验证。 (a) 实验装置示意图：高速偏振相机记录穿过受载基底的偏振光状态变化，通过光弹参数（延迟量Δ和方位角Φ）反演应力场。(b) 液滴冲击时典型的光弹参数图像（颜色表示Δ，箭头表示Φ）。(c) 刚性球静态压入基底的轴向应力场对比：光弹层析成像重建结果（右）与赫兹接触理论（左）高度吻合，验证了测量技术的准确性。
内容总结： 该图介绍了实现应力场动态可视化的关键技术——高速光弹层析成像。通过静态赫兹接触验证实验证明了该方法的准确性，为动态应力场的定量测量提供了可靠保障。
研究结论
本研究通过高速光弹层析成像技术，首次实现了液滴撞击弹性基底过程中基底内部应力场的高时空分辨率动态可视化，并系统揭示了基底弹性对最大冲击力标度律的影响。研究发现，液滴撞击弹性基底时最大冲击力存在从惯性力标度（F_max ∝ ρV²R²）向赫兹冲击标度（F_max ∝ ρ^(3/5)V^(6/5)R²E^(2/5)）的跨界转变。通过引入一个包含液滴黏度、惯性力和基底弹性的无量纲参数Z = (η/E)/(R/V)^2·(ρV²/E)^(1-1/(2α))（α≈0.24），建立了统一描述这两种渐近行为的自相似框架，并确定了临界值Z≈1：当Z > 1时液滴表现出类似刚性球的赫兹行为（即使低黏度液滴在高速撞击软基底时亦如此），当Z < 1时遵循惯性力标度。这一发现颠覆了“高惯性下液滴冲击力必遵循惯性力标度”的传统认知，为软材料抗冲击设计（如生物打印、防雨蚀涂层）提供了全新的理论预测工具。相应成果以“Scaling crossover in droplet impact force on elastic substrates”为题发表在Nature Communications上。
