为什么高温储能不能只盯能量密度？
薄膜电容器需要在高电场下储存并快速释放能量。提高极化有助于提高放电能量密度，但高温又会加剧载流子迁移与漏电，放电效率可能随之下降。因而真正的问题是：能否在提升极化的同时，把高温下的导电损耗控制住？这篇论文把答案放在薄膜内部的分散相形态，而不是单纯更换一种极性填料。
02
Figure 1｜把“颗粒”变成顺着拉伸方向排列的微纤维

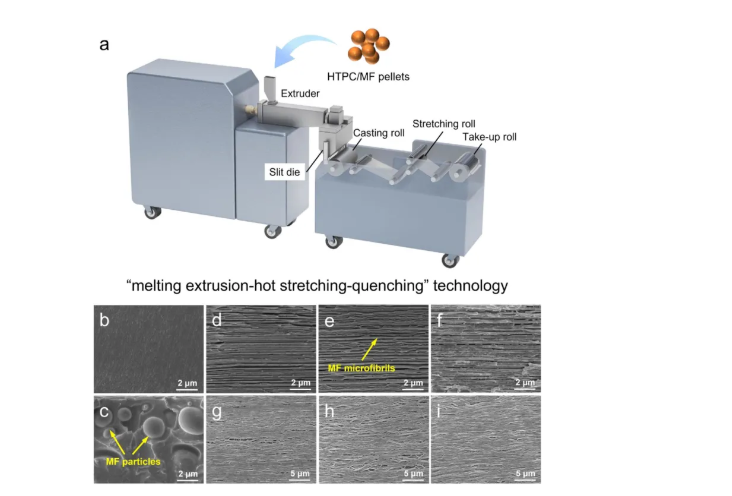

作者将HTPC与PMMA/PVDF共混相（MF）混合，再经熔融挤出、热拉伸和淬冷制膜。压制对照样品CMFB中，MF主要呈“海岛式”颗粒；经过热拉伸，CMF20、CMF25和CMF30中可以看到沿拉伸方向延展的微纤维。淬冷则帮助固定这一加工形成的结构。这条路线与连续制膜工艺相容，但论文展示的是研究条件下的制备与样品性能，不能据此宣称已完成工业量产。
图外详解：a是挤出、拉伸、收卷的工艺示意；b为纯HTPC断面，c为压制共混膜中的MF颗粒；d—f对比不同拉伸比的断面；g—i是在去除HTPC基体后观察到的微纤维形貌。图像证明形态变化，但“载流子陷阱”仍须由后面的电学实验支持。
图源：Lan等，Advanced Functional Materials（2026），Figure 1，DOI：10.1002/adfm.78992；论文主文完整复合图。
03
Figure 2｜不靠大量结晶，靠的是内部取向

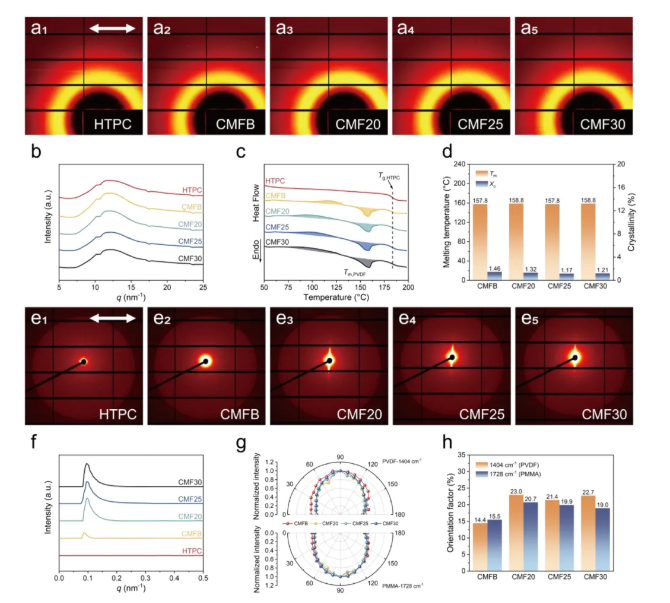

WAXD和DSC显示，这些薄膜整体以非晶结构为主；SAXS与偏振红外则给出拉伸形成取向的证据。CMF25中，论文根据偏振红外计算出PMMA和PVDF的取向因子分别约为19.9%和21.4%。值得注意的是，CMF25不是每一项取向指标都最高的样品；最终性能还取决于极化、损耗和击穿之间的平衡。
图外详解：a—d用于判断晶体结构与热行为，e—f观察小角散射各向异性，g—h由偏振红外估算分子取向。散射图的条纹和取向因子是不同层级的证据；不可把微纤维的显微形貌、分子取向和结晶度当成同一指标。
图源：Lan等，Advanced Functional Materials（2026），Figure 2，DOI：10.1002/adfm.78992；论文主文完整复合图。
04
Figure 3｜重点是“同温同场”比较，也要分清峰值与循环

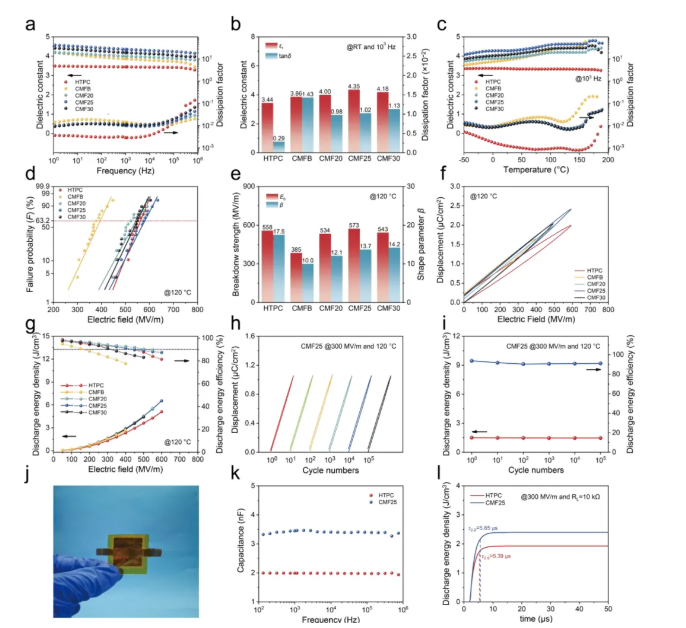

室温、10³ Hz时，CMF25的介电常数为4.35，高于纯HTPC的3.44；120 ℃时，CMF25的统计击穿场强约573 MV/m。论文同时给出120 ℃、600 MV/m下的放电曲线：CMF25放电能量密度6.54 J/cm³、效率87.5%，纯HTPC为5.10 J/cm³、81.5%。这些值对应薄膜样品的高场测试。
循环稳定性在另一个工况下评估：120 ℃、300 MV/m、10⁵次充放电后，CMF25的放电能量密度约1.47 J/cm³，效率91.1%。作者还制作了金属化多层薄膜电容原型，在10³ Hz测得约3.45 nF电容。原型照片和电容测试显示器件化可能性，但不能把3.45 nF直接等同于整机在600 MV/m下的长期寿命。
图外详解：a—c是介电常数与损耗随频率、温度的变化；d—e为120 ℃下击穿统计；f—g是放电能量密度和效率；h—i为300 MV/m的10⁵次循环；j—l为电容原型、频率响应与快放电。请特别区分g中的600 MV/m峰值、h—i的300 MV/m循环，以及j—l的器件演示。
图源：Lan等，Advanced Functional Materials（2026），Figure 3，DOI：10.1002/adfm.78992；论文主文完整复合图。
05
Figure 4｜为什么CMF25更好：不仅看陷阱“有多少”

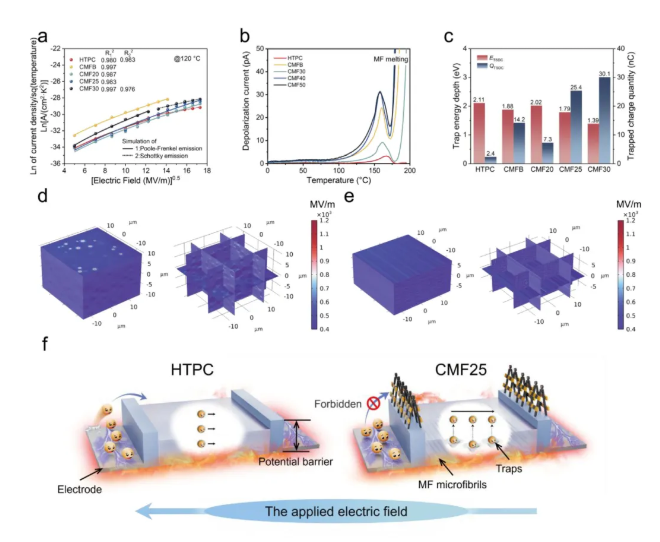

作者结合漏电流、热刺激去极化电流和电场模拟，解释微纤维对高温载流子迁移的抑制。CMF25的估算陷阱能级约1.79 eV、俘获电荷量约25.4 nC；CMF30的俘获电荷量更大，却没有得到更好的综合储能结果。这提醒我们：陷阱参数不是越大越好，还要看分散形态、局域电场和损耗的共同作用。模拟图显示，定向微纤维构型的局域场畸变相对压制颗粒构型有所缓解；它是模型支持，不能写成逐个电子的直接影像。
图外详解：a为120 ℃漏电流拟合；b—c给出热刺激去极化与估算陷阱参数；d—e比较两种分散形态的电场模拟；f是作者提出的机理示意。测量、模型拟合与示意图的证据等级不同，应连起来看，但不能相互替代。
图源：Lan等，Advanced Functional Materials（2026），Figure 4，DOI：10.1002/adfm.78992；论文主文完整复合图。
06
结语｜真正的设计变量是加工形成的内部结构
在相同组分体系里，热拉伸把MF分散相从颗粒改造成定向微纤维，使极化增强与高温漏电抑制有机会同时发生。论文的优势在于把形貌、取向、薄膜放电和载流子分析串成了一条证据链。下一步若面向实际电容器，还需要更充分核验大面积制膜均匀性、封装条件、长期热老化和器件级服役；目前最稳妥的结论，仍是论文给定配方与工况下的薄膜性能及原型演示。
