液晶聚合物（Liquid Crystal Polymer，LCP）是一类在熔融态或溶液中仍能保持高度有序分子排列的高性能工程材料。其分子链刚性大、取向能力强，因而具备低介电常数、低介电损耗、低吸湿、高尺寸稳定性、高模量、耐化学腐蚀和优异耐热性等综合优势。在5G/6G高频通信、汽车雷达、柔性覆铜板、航空航天、医疗器件和高端电子封装领域，LCP薄膜被视为极具潜力的高频介质基材。然而，LCP薄膜的制备远非普通聚合物薄膜那样简单：其熔体粘度对剪切速率和温度高度敏感，加工窗口窄，分子链刚性导致固态拉伸困难，不同树脂级别——膜级、注塑级、纤维级——在分子量、分子量分布、流变行为、液晶相转变和最终力学性能上存在显著差异。
本文对LCP薄膜主要制备方法、树脂分级逻辑、四种典型成型工艺的优劣势与应用场景进行解析。
LCP通常由刚性芳香族介晶单元（如羟基苯甲酸、联苯二酚、对苯二甲酸等）与柔性间隔基或扭曲单元共聚而成。其关键特征是在一定温度以上形成热致液晶相。液晶相中，分子链沿某一方向择优排列，宏观上表现为熔体各向异性和极低的熔体粘度对剪切速率的依赖性。这种有序结构在后续冷却过程中易于保留，形成高度取向的纤维、薄膜或注塑件。

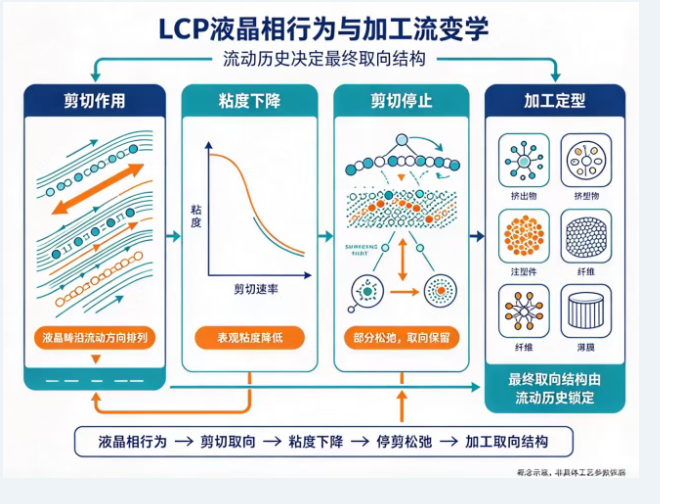

从加工角度看，LCP的液晶相行为决定了其独特的流变学：在剪切作用下，液晶畴沿流动方向排列，使熔体粘度下降；一旦剪切停止，分子链可能部分松弛。因此，LCP在挤出、注塑、纺丝和成膜过程中，流动历史直接决定最终取向结构。
LCP的加工窗口通常位于其熔点以上、热分解温度以下。吹膜法螺杆加热温度控制在树脂熔点以上10～40°C，典型区间为310～360°C。流延法的熔体温度为300～340°C，冷却辊温度80～160°C。这些参数表明，LCP的熔融加工温度通常在300～360°C之间。对于更高熔点的LCP牌号，加工温度可能更高，但热降解风险也随之上升。
LCP分子链刚性大，熔体粘度虽然因液晶有序而较低，但对温度波动极为敏感。温度过高会导致酯交换、断链和变色；温度过低则可能导致未熔融颗粒、模头压力波动和薄膜缺陷。因此，LCP薄膜生产通常需要高精度温控、低剪切流道设计和严格的热历史管理。
LCP树脂并非单一品种。不同应用需要不同分子量、分子量分布、共聚组成和添加剂体系。注塑级要求良好的流动性和低翘曲，膜级要求熔体强度、厚度均匀性和低凝胶含量，纤维级要求高拉伸强度、高模量和可纺性。
熔融挤出法是LCP薄膜工业化的主流路线，主要包括吹膜法和流延法。两者共同点是：将LCP树脂干燥后送入挤出机，在熔点以上塑化，通过模头形成熔体片或管，再经冷却、牵伸、收卷和可能的后处理得到薄膜。不同点在于模头结构和取向方式：吹膜使用环形模头，薄膜在纵向牵引和横向吹胀下形成双取向；流延使用T型或衣架型模头，熔体在冷却辊上快速淬冷成铸片，主要形成纵向取向，后续可纵向拉伸或退火。
吹膜法是LCP薄膜的主流工业化量产工艺。其典型流程包括：原料干燥、多层共挤挤出、环形模头挤出、风环冷却、吹胀、稳泡、牵引、超声波测厚闭环控制、收卷。核心工艺参数为：螺杆加热温度控制在树脂熔点以上10～40°C，典型区间310～360°C；吹胀比3～10倍。吹胀比是横向取向的关键参数，牵引速度与挤出速度之比则决定纵向取向。通过风量、风环温度和超声波测厚自动调控，可以实现较好的厚度均匀性，但厚度均匀性受吹胀比、膜泡稳定性和冷却均匀性影响很大。
吹膜法的优点包括：生产效率高、适合规模化量产、可制备宽幅薄膜、分子双向取向使力学性能较均衡。双向取向意味着薄膜在纵向和横向都有一定取向，从而减少单一方向强度过高、另一方向过低的各向异性问题。对于需要均衡力学性能和高频介电稳定性的应用，吹膜法具有吸引力。
但吹膜法也存在局限。首先，膜泡稳定性对LCP熔体强度要求高。LCP熔体在拉伸下容易形成高度取向，若熔体强度不足，膜泡可能破裂；若取向过度，横向强度可能下降。其次，吹膜法的取向以熔体双取向为主，并非固态双向拉伸，因此取向度和结晶度的精细调控空间可能不如流延+拉伸路线。第三，吹膜法对原料树脂的熔体流动性和分子量分布有特定要求，过高分子量可能导致模头压力过高，过低分子量则膜泡强度不足。

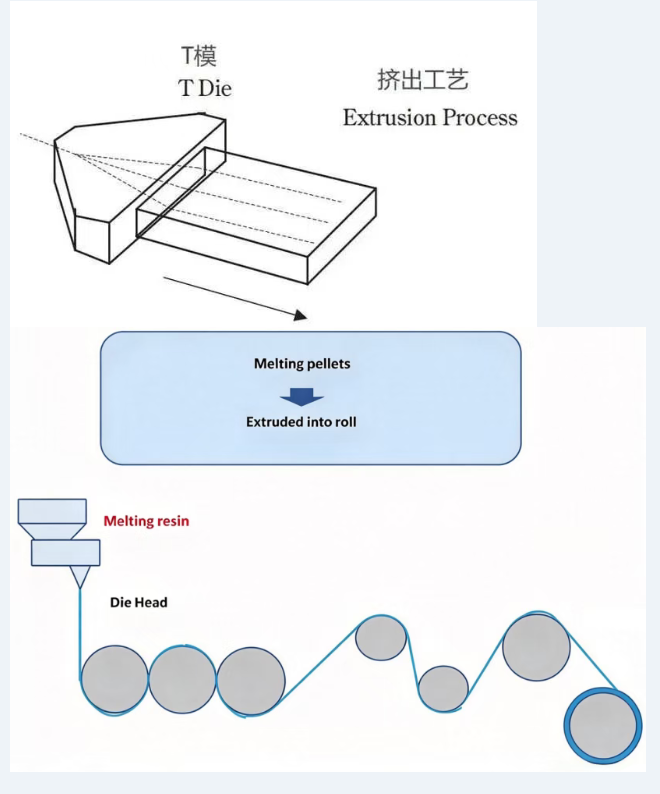

流延法是另一种主流熔融制膜方法。其典型工艺为：LCP树脂经单/双螺杆挤出机塑化，通过T型或衣架型模头挤出，熔体在冷却辊上快速冷却形成铸片，随后经过牵伸、纵向拉伸、退火和收卷。
流延法的核心优势是厚度精度高、表面平整度好、可添加填料提升性能。由于熔体从狭缝模头挤出后立即贴附冷却辊，冷却速度快，结晶和取向历史相对可控，因此铸片厚度均匀性较好。模唇间隙和牵伸比是控制厚度的关键。牵伸比5～20:1意味着熔体在纵向被显著拉伸，分子链沿纵向取向。后续纵向拉伸1.5～3倍可进一步强化分子取向，退火则用于稳定尺寸和结晶度。
但流延法也有局限。首先，它主要提供纵向取向，横向取向需要额外拉伸或特殊模头设计，否则薄膜各向异性较大。其次，LCP熔体在模头内易形成取向和皮芯结构，模头设计、流道抛光和温度均匀性要求极高。第三，对于超薄薄膜（如25 μm以下），熔融流延可能面临熔体强度不足、破膜和厚度波动问题。
溶液流延法是将LCP树脂溶解于高沸点溶剂中配成浆液，涂覆在基材上，然后通过加热或真空脱除溶剂，使聚合物固化形成薄膜。溶液流延法可制备25 μm以下的超薄、高精度薄膜，厚度公差可控制在±1 μm，表面平整度好，适合添加片状填料。
溶液流延法的优点非常突出：超薄、高精度、表面平整。
但溶液流延法的缺点也很明显。首先，工艺复杂，需要溶剂回收和纯化系统，环保和安全成本高。其次，高沸点溶剂脱除困难，残留溶剂可能影响介电性能和长期可靠性。第三，生产效率通常低于熔融挤出法，成本较高，适合高端超薄领域而非大规模低端市场。第四，LCP在常见溶剂中的溶解性有限，溶剂选择和溶解条件苛刻。

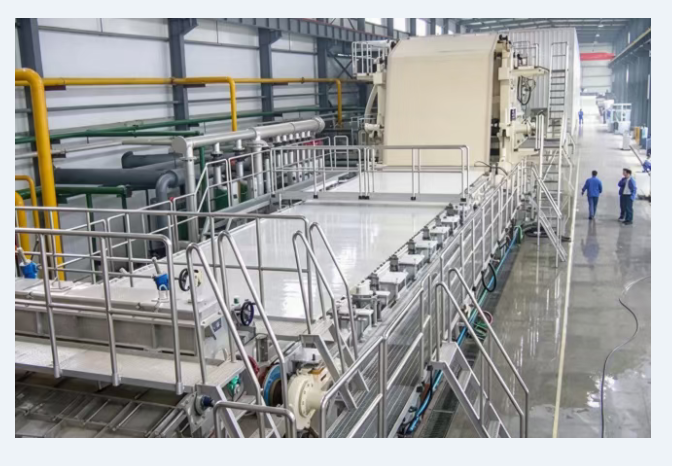

抄纸法借鉴传统造纸技术浆料制备：将 LCP 短切纤维分散于水中，添加分散剂、消泡剂，通过机械搅拌充分疏解，制成均匀的纤维悬浮浆料。
抄造成形：浆料送入造纸机网部，通过过滤脱水形成湿纤维纸页，通过控制浆料浓度与车速，保证纸页面密度均匀。
烘干成布：湿纸页经干燥系统去除水分，得到纤维物理搭接的 LCP 无纺布基材。
热压成膜：无纺布通过高温热轧机组，在接近 LCP 熔点的温度与可控压力下，纤维表面熔融流动、填补空隙，最终形成连续无孔隙的致密薄膜；可通过辊压间隙精准控制薄膜厚度。
抄纸法的核心特点是纤维随机分布，薄膜各向同性优于纯树脂膜，纵横向力学强度差异小。这是因为短纤维在湿法成型中随机取向，避免了熔融挤出中分子链高度沿流动方向取向的问题。对于需要均衡力学性能和尺寸稳定性的电气绝缘、复合基板和工业过滤应用，这种各向同性很有价值。
抄纸法的优点：设备兼容传统造纸线、量产成本较低、各向同性好、适合连续化生产。
缺点：厚度均匀性虽较好，但纤维间结合依赖热压，孔隙率和浸渍性需控制；机械强度可能低于连续长纤维编织或高取向纯树脂薄膜；对于超薄高频薄膜，短纤维可能造成表面粗糙和厚度下限。
编织法使用LCP长纤维，经熔融纺丝、热处理、织造（平纹/斜纹）、热压固结制成薄膜或片材。
熔融纺丝：LCP 树脂经干燥、真空预处理后，通过熔融纺丝制成连续长纤维，再经多级牵伸提升分子取向度与纤维强度。
纤维热处理：纤维在 200~400℃、真空度 < 500Pa 的环境下处理 0.1~36 小时，进一步提升结晶度与尺寸稳定性。
编织成布：采用平纹、斜纹等织造组织，将 LCP 长纤维编织成织物，经纬密度通常控制在 3~35 根 /cm，通过密度调控薄膜面密度与性能。
热压固结：编织布在 200~400℃、加压条件下热压，纤维熔融粘结形成连续致密的薄膜，成品厚度通常 12~100μm；可搭配表面等离子处理，提升后续与铜箔等材料的粘结力。
编织法的优势在于力学性能极高。连续长纤维本身经过高倍牵伸，分子取向度接近极限，强度模量远高于普通熔融流延膜。经纬编织形成双向增强网络，使薄膜在纵向和横向都具有高强度。热压后纤维间融合或粘结，形成致密片材。
编织法的缺点：工艺复杂、生产效率相对较低、成本高；厚度难以做到超薄；表面平整度可能不如流延法，因为织造纹理需要热压平整；纤维间界面和孔隙控制难度大；对LCP长纤维纺丝技术要求极高。
四种工艺并非简单替代关系，而是分别服务于不同厚度、成本、力学和介电要求。吹膜法适合规模化中厚膜；流延法适合高精度高频膜；抄纸法适合低成本各向同性绝缘/复合基材；编织法适合高端高强覆铜板。
LCP树脂的分级本质上是对分子量、分子量分布、共聚组成、端基、添加剂和流变性能的差异化设计。注塑级要求高流动性、低翘曲、快速结晶和良好脱模；膜级要求熔体强度、拉伸稳定性、低凝胶和厚度均匀；纤维级要求高分子量、高取向能力、高拉伸强度和耐疲劳。
|
膜级：分子量介于纤维级和注塑级之间。吹膜需要足够熔体强度以稳定膜泡，流延需要良好流动性和低凝胶。分子量分布过宽可能导致模头压力波动和厚度不均；过窄可能降低熔体弹性。膜级还要求低杂质和低凝胶，以避免薄膜缺陷。 |
|
注塑级：通常分子量相对较低，以提供高流动性和快速填充薄壁复杂模具。分子量分布可能较窄或经调控以平衡流动性和机械性能。注塑级不要求高拉伸取向，因此对分子量要求不如纤维级苛刻。搜索结果暗示注塑级与纤维级存在分子量设计差异，但未给出数值。 |
|
纤维级：通常需要最高分子量和较宽但可控的分子量分布。高分子量提供高拉伸强度和模量，使纤维在纺丝牵伸中承受高倍拉伸而不断裂。分子量分布过宽可能导致纺丝不稳定和缺陷；过窄则可能影响加工流动性。 |
|
膜级：用于5G高频电子、汽车电子、医疗与航空，要求低介电常数（2.9～3.2）、低介电损耗（tanδ<0.002）、高尺寸稳定性。膜级树脂必须适配吹膜或流延，保证厚度均匀和低缺陷。
|
|
注塑级：通常用于连接器、插座、继电器、线圈骨架、传感器外壳等需要薄壁、耐热、尺寸稳定的精密注塑件。注塑级要求高流动、低飞边、低翘曲。 |
|
纤维级：用于军事防弹衣、航空航天卫星天线、5G通信、高端工业。纤维级树脂必须可纺、可高倍牵伸，分子量高，分子量分布窄，杂质少。 |
LCP薄膜正处于5G/6G高频材料需求爆发的窗口期。吹膜法适合规模化，流延法适合高精度，溶液流延适合超薄，抄纸法适合低成本，编织法适合高端覆铜板。树脂分级是产业链协同的关键：膜级树脂需与吹膜/流延匹配，纤维级树脂需与纺丝/编织匹配，注塑级树脂需与精密注塑匹配。未来，随着高频通信向毫米波和太赫兹推进，LCP薄膜的介电损耗、CTE、厚度均匀性和成本将决定其市场份额。固态双向拉伸、多层共挤、纳米填料复合和纤维增强将是重要技术方向。
