自然界中复杂功能来源于简单基元的有序组装。受较高能垒与组装调控手段的限制，在常温快速条件下，将胶体聚集体转化为工业级规模的光子晶体，仍然充满挑战。

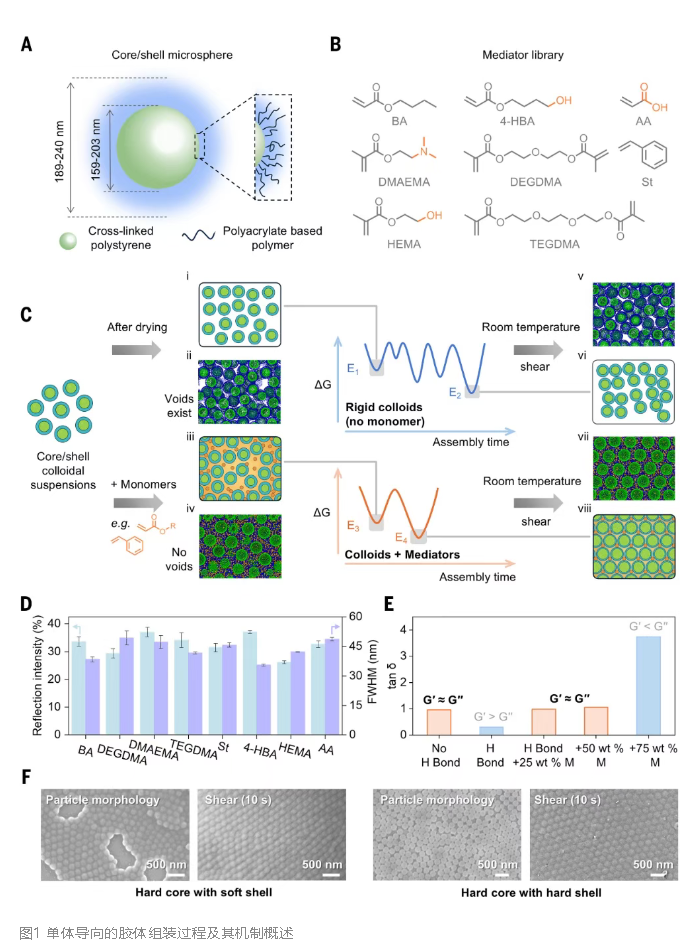

近日，复旦大学高分子科学系博士后李华腾为论文的第一作者，复旦大学高分子科学系汪长春教授和剑桥大学Oren A. Scherman教授合作在Scienc上发文，利用普通单体作为介导介质，降低组装能垒，调控常温剪切诱导的有序化过程，整个过程仅需数秒。

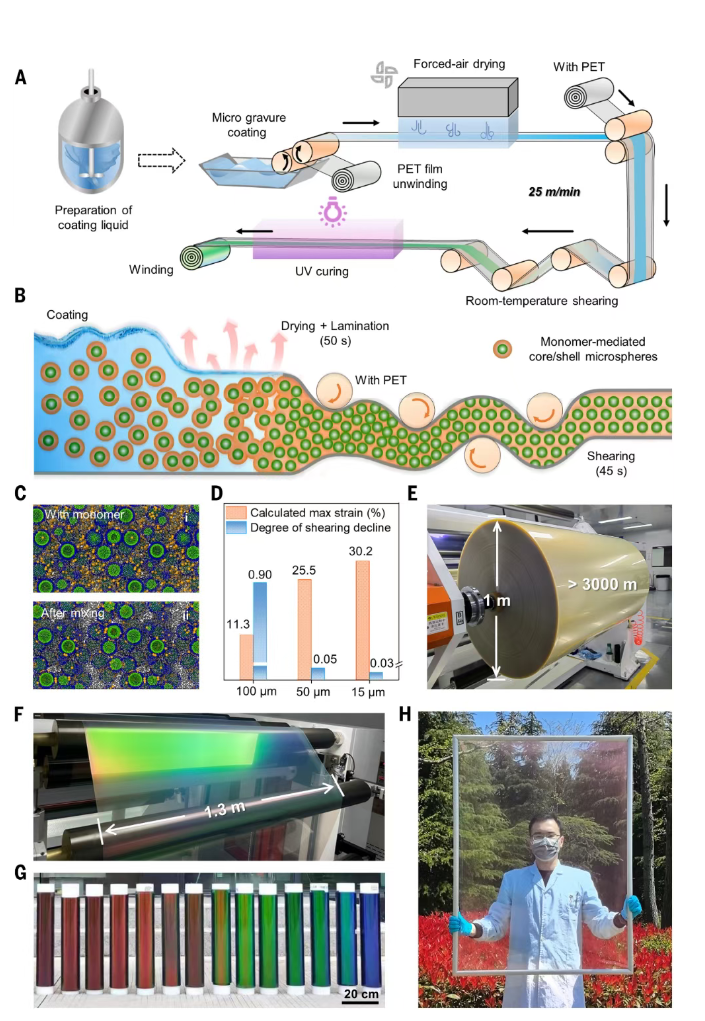

该制造技术，适配卷对卷生产工艺，可原位加工得到力学性能可调的胶体光子晶体薄膜。借助超分子基质，可制备厚度 15μm 的高稳定性薄膜，最大长度 4000m、宽度 1.3m，生产速度可达 25m/min。

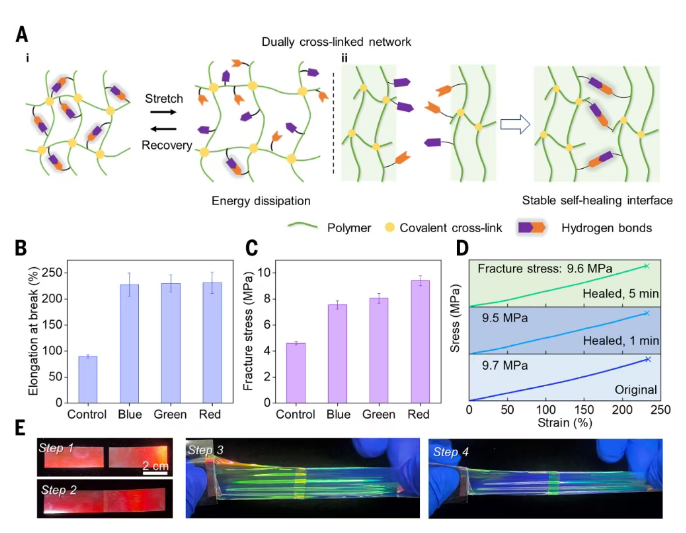

该光子晶体薄膜，兼具鲜亮的结构色、高透明度（>90%）、优异力学强度以及快速自修复能力，为规模化制备高品质胶体光子材料提供可行方案。
Monomer-biased manufacture of industrial-scale colloidal photonic films
基于单体偏置的工业规模胶体光子薄膜制备
