2026年3月24日，京东方集团全资子公司与大仓工业株式会社签约，在合肥成立合资公司"合肥京仓新材料科技有限公司"，注册资本6亿元，京东方持股66%、大仓工业持股34%。3月31日完成法人登记，5月14日京东方材料科技再次增资至9.2亿元。
这家公司做什么？大仓工业3月24日的公告写得非常清楚：大尺寸显示屏偏光片用亚克力保护膜，以及为IPS广视角技术做补偿的相位差薄膜。
不是临时包装膜，不是离型膜，是偏光片结构里的永久性光学膜。
偏光片从外到内的结构：最外层是PMMA保护膜（永久性，承担光学保护+水汽阻隔+表面处理），往下是TAC支撑层、PVA偏振层（核心）、TAC支撑层、压敏胶（PSA，贴到面板玻璃上），最底层是离型膜（临时保护PSA，贴合前撕掉）。
大仓工业的OXIS-PMMA系列明确标注：作为液晶显示用偏光片中PVA的保护膜是不可缺少的组成部分，提供外层用、内层用（含位相差）产品。
合资公司做的两块业务，每一块都是偏光片的结构性核心材料。
第一块，PMMA保护膜。替代传统TAC成为偏光片最外层，水汽穿透率30 g/m²·day，比TAC的290差近10倍，厚度40-80μm（TV用典型值），更薄更轻，是大尺寸TV面板的主流路线。
第二块，IPS相位差膜。补偿液晶分子的双折射，解决IPS面板斜视角漏光、色偏问题。全球被富士胶片、住友化学、LG化学等少数厂商掌握，国产化率极低。
京东方花6亿，买的是这两块膜的技术能力和供应链确定性。
很多SQE审偏光片供应商时，保护膜几乎不来料检。理由很充分：反正最外层要撕掉换自己的保护膜，中间工序有临时膜保护，最终贴合前才撕掉最外层。
但这个逻辑有一个致命盲区——PMMA保护膜是永久性光学膜，从偏光片出厂到面板报废，它一直贴在上面。质量问题不会立刻暴露，但在整个产品生命周期里慢性累积。

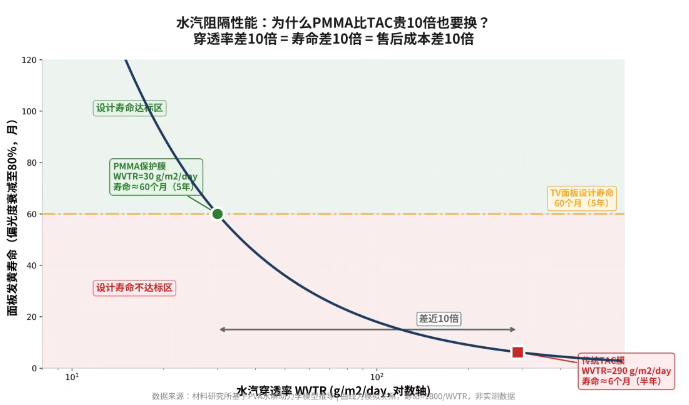

水汽阻隔失效是最常见的隐患。PVA偏振层里的碘分子对水汽极度敏感。PMMA保护膜水汽穿透率30 g/m²·day，TAC是290，差近10倍。如果阻隔性能不达标或涂层有微孔缺陷，水汽缓慢渗透，PVA水解，碘分子流失，偏光度下降，面板发黄，寿命缩短。来料检只能测单片膜的水汽透过率，无法模拟10年使用周期的累积渗透。一块65吋TV面板价值数千元，如果因为保护膜水汽阻隔不足导致3年后发黄，售后成本远超保护膜本身的价格差。
硬化涂层失效同样隐蔽。PMMA保护膜表面有硬化涂层（HC），铅笔硬度要求≥4H。如果涂层附着力不足，运输和组装过程中的轻微划伤会直接损伤TAC支撑层，PVA暴露，局部偏振性能变化，面板出现亮点或暗点。更有些供应商用低硬度涂层冒充高硬度涂层，使用一段时间后涂层脱落，表面硬度骤降。
抗静电失效的后果最直接。保护膜剥离或摩擦时会产生静电。如果抗静电涂层失效，表面电阻从10⁶-10⁹Ω/sq飙升到10¹²Ω/sq以上，静电电压超过100-300V（视TFT工艺而定）就可能击穿液晶面板的TFT驱动电路。一块65吋TV面板价值数千元，一片静电击穿就是整片报废。抗静电涂层的失效模式：常温下测试表面电阻达标，但高温高湿老化后，导电粒子迁移或氧化，电阻飙升。有些季铵盐类抗静电剂在常温下表现良好，但在85℃/85%RH条件下500小时后，表面电阻可能从10⁸Ω/sq上升到10¹¹Ω/sq以上，完全失去抗静电功能。
相位差漂移是慢性毒药。IPS相位差膜的Ro值偏离设计值±3nm，正面看没问题，斜着看漏光增加，对比度从5000:1降到3000:1。这个缺陷在偏光片来料检验中完全检不出，需要光谱椭偏仪才能测量。而且相位差漂移是慢性过程：初始Ro值达标，但使用一段时间后，由于涂层应力释放或温度循环，Ro值逐渐偏离，斜视角性能劣化，最终客诉。用户不会正面45度看电视，但会斜躺在沙发上看，这时候漏光问题就会暴露。
涂层耐候性失效也不容忽视。整机老化测试85℃/85%RH 1000h（TV面板典型条件）后，如果涂层中的UV吸收剂析出或胶层小分子迁移，保护膜本身黄变，面板色温漂移，白画面偏黄。黄变的机理是UV吸收剂在PMMA基膜中的溶解度有限，高温下析出，表面形成微晶，散射光线，雾度增加，黄变指数上升。这不是涂层配方问题，是UV吸收剂与PMMA基膜的相容性问题。有些国产保护膜在老化测试后黄变指数ΔYI从0.5上升到3.0以上，直接导致面板色温从6500K漂移到5500K以下，白画面明显偏黄。
这五条失效链条的共同点：都不是来料检验的常规项目，都是慢性累积型缺陷，最终后果都是面板级报废。所以SQE审偏光片供应商时，保护膜不是"顺便看一眼"的附件，需要建立专项检验标准。
国产PMMA光学膜的能力并不弱。龙华薄膜2500mm宽幅PMMA膜已量产，宣称Ro<3nm，价格135-160日元/㎡，比大仓工业的~165日元/㎡便宜15-20%。新美材料收购LG化学偏光片材料业务，获得了涂布设备、涂层配方数据库、制程工艺参数。东氟新材TAC膜年产1.2亿㎡，已供应杉金光电、三利谱。

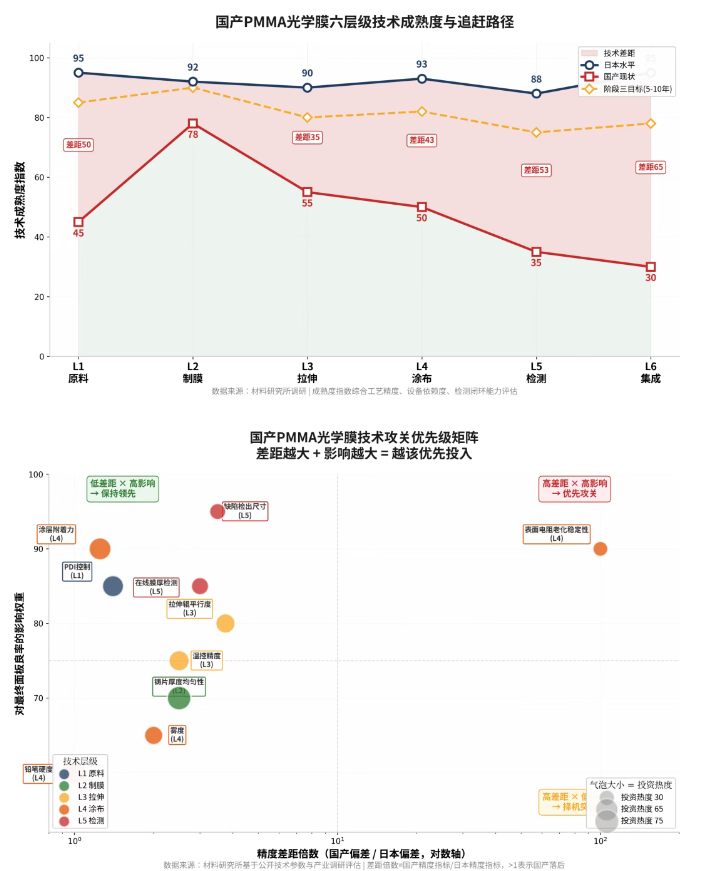

但京东方仍然选择与大仓工业合资6亿元。国产能"做出来"，但"做出来"和"产线敢用"之间，隔着六个技术层级的鸿沟。
L1 原料：光学级PMMA粒子，分子量分布是隐形门槛
PMMA粒子不是不能做，万华化学、双象股份的年产能都在万吨级。但光学级PMMA和通用级PMMA的区别，不在纯度，在分子量分布PDI。通用级国产PDI 2.0-2.5，日本光学级<1.8。PDI越宽，分子链长度分布越散，拉伸时短链先取向、长链后取向，取向不均匀，相位差波动。PDI从2.5降到1.8，Ro值波动显著降低。
国产光学级PMMA粒子基本依赖进口。这不是化工合成做不出来，是连续本体聚合工艺中，反应器的温度-停留时间分布控制还没做到位。日本光学级PMMA采用多区串联反应器，温度控制精度高，停留时间分布窄。国产连续本体聚合多采用单区或双区反应器，温度控制精度±0.5℃，停留时间分布较宽。这个差距直接导致PDI从<1.8扩大到2.0-2.5。另一个差距是链转移剂的选择和用量，日本厂商的链转移剂配方是核心机密，国产多沿用通用级配方。
L2 制膜：挤出铸片，国产已掌握
挤出铸片这一步，国产没有本质差距。广东金明精机、布鲁克纳的挤出设备可以胜任。差距不在挤出，在挤出后的铸片厚度均匀性和洁净度控制。铸片厚度均匀性要求±2μm以内，国产设备的模头唇口间隙控制精度约±5μm，日本高端设备约±2μm。进口精密磨床主轴热变形通常<1μm/8h，国产磨床在1-3μm/8h范围。洁净度方面，光学级要求百级，国产产线多停留在千级，铸片表面的尘埃颗粒在拉伸时被拉长→晶点→光学缺陷。
L3 拉伸：同步斜向拉伸机，精密辊筒和轴承是瓶颈
PMMA保护膜需要双向拉伸降低双折射，IPS相位差膜需要同步斜向拉伸实现分子链45°取向。日本设备拉伸辊平行度±2μm/全长，国产±5-10μm；温控精度日本±0.3℃，国产±0.5-1.0℃。±2μm平行度误差会导致幅宽方向应力分布不均，产生显著的相位差波动。
国产拉伸机本体可以造，但精密辊筒和轴承依赖进口。更深层的问题是斜向拉伸的力学耦合，日本设备通过实时监测剪切应力并动态调整拉伸比，实现了光轴角的精确控制；国产设备角度调整是开环的，稳定性依赖操作工经验。日本通过温度-速度-张力三维闭环控制，将温度波动控制在±0.3℃以内，实现了相位差的窄幅分布；国产设备温度波动±0.5-1.0℃，相位差分布显著变宽。
L4 涂布：精密涂布是核心壁垒
偏光片保护膜需要多层涂层复合。底涂方面，国产多用电晕处理，附着力3-4B；日本用等离子+硅烷偶联剂，附着力5B。HC涂层方面，国产铅笔硬度3-4H、雾度1-2%；日本≥4H、雾度<1%。抗静电涂层方面，国产常温达标但85℃/85%RH后衰减；日本-40~85℃全范围稳定。关键难点是涂层固化应力，UV固化涂层收缩率3-5%，如果固化速度控制不当，收缩应力传递到PMMA基膜，分子链取向变化，相位差漂移数纳米。日本通过在线精密涂布+梯度干燥（5-7段独立温控）控制固化速率；国产多离线分步涂布，层间污染+应力控制不足。HC涂层的纳米粒子分散也是瓶颈，日本通过表面改性纳米SiO₂+超声分散+三辊研磨，实现了纳米粒子单分散，涂层雾度<1%；国产多直接购买未改性纳米SiO₂，分散工艺不成熟，雾度1-2%。抗静电涂层方面，日本多采用导电高分子（如PEDOT:PSS），老化后表面电阻变化<1个数量级；国产多采用季铵盐类表面活性剂，高温高湿下迁移流失，电阻飙升2-3个数量级。新美材料收购LG化学后获得了涂层配方数据库，但消化吸收需要2-3年。
L5 检测：在线相位差检测是最大短板
目前相位差检测主要靠离线光谱椭偏仪，多点测量时检测周期可达1小时以上，无法实时反馈。日本已普及离线椭偏仪，在线膜厚检测精度±0.1μm，在线相位差检测研发中/部分产线试用。国产离线椭偏仪已普及，在线膜厚检测精度±0.3μm，在线相位差检测几乎空白。没有在线相位差检测，无法实时闭环调整拉伸参数，只能离线抽检，批次间相位差波动无法及时发现，流到下游偏光片厂，做成偏光片后才发现问题，整批报废。复享光学已有椭偏膜厚检测技术，但工程化到产线速度（>50m/min）尚未突破。另一个检测短板是在线缺陷检测，日本先进产线最小检出缺陷10μm，分类准确率>99%；国产产线最小检出缺陷20-50μm，多依赖人工复核。
L6 集成：全流程耦合，不是单点技术
大仓工业的核心竞争力是"制膜→延伸→涂布→表面处理→贴合"全流程一体化。国产没有一家打通从光学级原料到功能涂层的全流程。日本通过20年迭代建立了原料-工艺-性能耦合数据库，国产没有这个数据库，只能靠试错。但这个数据库不是管理问题，是物理耦合问题。日本的数据库本质是温度-速度-张力-相位差的多维映射关系，国内可以通过数字孪生+机器学习在5-10年内建立有效的耦合模型，不需要真的等20年。具体做法是在产线上布置传感器，采集3-5年的数据，训练神经网络模型，建立工艺参数→相位差的预测关系，逐步替代经验试错。
阶段一：短期（1-2年）——进口关键部件+国产系统集成
光学级PMMA粒子继续进口三菱VH/住友HT01X，国内做改性，原料成本占比30-40%。精密辊筒/轴承进口日本住友/德国HERKULES，国内做系统集成，单条产线投入约1-2亿。模头热补偿系统广东山立机械已实现涂层厚度均匀度±1%、Cpk 1.67，可国产替代。涂布头狭缝挤出模头进口，流道设计自主优化（CFD仿真+逆向工程）。核心策略是用空间换时间。
阶段二：中期（3-5年）——控制系统自主化+AI工艺优化
伺服张力控制用汇川技术/埃斯顿伺服+自主控制算法。温度-张力-速度耦合模型通过数字孪生+机器学习，用3-5年产线数据训练预测模型。在线膜厚闭环用复享光学光谱仪+产线速度匹配。涂层配方数据库靠新美材料消化LG化学数据库+再创新。核心策略是用数据换经验。
阶段三：长期（5-10年）——材料体系自主+在线相位差检测
光学级PMMA自主靠万华化学/双象股份突破连续本体聚合分子量控制，预计5-8年。在线相位差检测靠复享光学工程化到产线速度，预计3-5年。全流程数字孪生建立从原料到涂层的耦合模型，预计8-10年。核心策略是用时间换自主。
前面分析了六个层级的技术鸿沟。这么难的东西，检验标准一定很复杂？恰恰相反——保护膜的检验项目看起来平平无奇，就是外观、厚度、剥离力、表面电阻、相位差这几项。
但正是这个"简单"的表象下，藏着三层供应链的检验深度盲区。前端技术不成熟的时候，通过严格的过程检验来拦截，不要留到后端。这才是SQE的价值。
下面按供应链层级，给出可直接执行的检验标准表。SQE可以转给同事直接使用。
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
京东方花6亿合资，买的不是"一张膜"，是从原料到涂层的全流程技术确定性。国产PMMA光学膜和相位差膜不是做不出来，是六个技术层级没有全部打通。
L2制膜已掌握，L1原料、L3拉伸、L4涂布、L5检测都有明确的补齐路径和时间表。不是30年追不上，是10年内可以分阶段落地。
对SQE来说，审偏光片供应商时，保护膜不是"顺便看一眼"的附件。前端技术不成熟的时候，检验就是最后一道防线。上面8张表可以直接转同事使用，按表执行，把缺陷拦在产线内，不要留到后端。
