华为韬定律刷屏，99%的人没注意：卡住逻辑折叠的，是这层膜
2026年5月，华为何庭波在上海ISCAS会议上提出韬（τ）定律，一夜之间刷遍科技圈。核心思想其实不难懂：摩尔定律快走到头了，再死磕晶体管尺寸没太大意义，不如换个思路——不是把晶体管做小，而是让信号跑得更快。而让信号跑得更快的关键技术之一，叫逻辑折叠（Logic Folding）——把原本摊在平面上的电路"叠"起来，信号直上直下，传输路径一下子缩短。
听起来很美，对吧？
但绝大多数人忽略了一个问题：电路叠起来之后，层与层之间靠什么绝缘？靠什么支撑？靠什么在高温、高压、高频的信号串扰下依然稳定？
答案是——聚酰亚胺（Polyimide，PI）。
一、这层膜到底是什么？

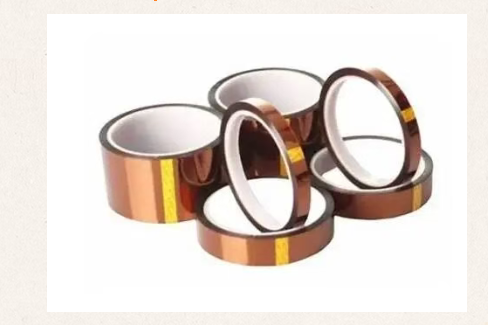

聚酰亚胺是一类主链上含有酰亚胺环（-CO-NH-CO-）的高分子材料，诞生于20世纪60年代。
耐温偏执：长期使用温度可达300°C以上，短期耐受500°C，绝大多数高分子在这个温度下早已灰飞烟灭。
力学偏执：杜邦经典产品Kapton HN拉伸强度230–250 MPa，而宇部兴产的Upilex-S更是达到530 MPa——比很多金属还强。
化学偏执：耐酸碱、耐辐射，几乎不溶于任何有机溶剂。
这些优异的性能，让它成为微电子封装领域不可替代的存在。贺娟等（2023）在一篇综述中系统梳理了PI薄膜实现低介电常数的两条技术路线——本征结构改性与多孔结构引入，并指出在5G/6G高频通信需求驱动下，将介电常数降至2.0以下已成为该领域最紧迫的目标之一。查俊伟等（2023）则在《高分子通报》上从电-热特性基本原理出发，详细综述了分子结构改性与复合结构优化两种策略对PI介电、热稳和绝缘性能的调控机制。
逻辑折叠的本质是三维集成，而三维集成的每一层之间、每一个互联触点之间，都需要一层绝缘介质膜。这层膜的温度匹配、介电性能、机械可靠性，直接决定芯片能不能"叠"起来、叠起来之后能不能稳定工作。
半导体晶圆制造
二、逻辑折叠到底对PI提出了什么要求？
要回答这个问题，得先理解逻辑折叠给材料出的三道难题：
1
热膨胀不匹配
芯片中的铜互连线热膨胀系数（CTE）约为17 ppm/K，硅基板约为2.6 ppm/K。如果PI膜的CTE过高，温度变化时就会产生热应力，导致分层、开裂、翘曲。Jin等人（2023）设计了一种含嘧啶侧基的二胺单体（SPMNH₂），与苯并咪唑二胺共聚后，PI的CTE降至15.28 ppm/K，已经和铜非常接近，拉伸强度达到191.6 MPa。
更激进的思路来自Liu等人（2023），他们利用一种含二苯并环辛二烯（DBCOD）单元的顺式二胺，在加热时发生构象转变（船式→椅式），实现了近乎零膨胀（CTE = 1.5 ppm/K）的效果。国内方面，陈国飞等（2024）通过调整6FDA与TPC的比例，制备了一系列CTE在4–48 ppm/K范围内可调的无色透明聚酰胺酰亚胺薄膜，其中综合性能最优的配方Tg高达366°C、CTE仅13 ppm/K、400 nm透光率达81%。路庆华团队（2024）则利用甲基侧基调控三联苯PI分子结构，实现了Tg在399–439°C、CTE低至-0.76–11.92 ppm/K的突破，其中负CTE意味着材料在加热时反而收缩，为与硅基板"零热失配"提供了全新思路。这种方法不是被动地"抵抗"热膨胀，而是利用分子层面的构象变化来主动"补偿"膨胀，设计思路非常巧妙。

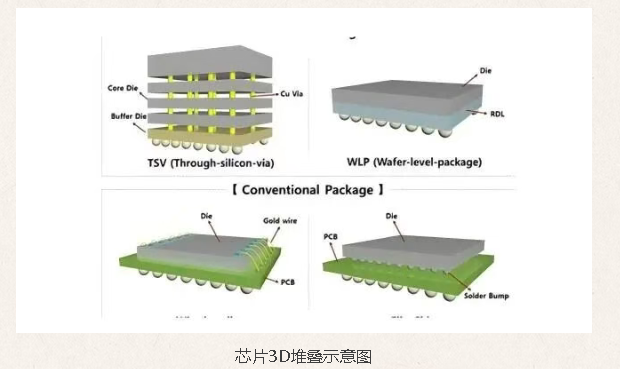

芯片3D堆叠示意图
2
信号串扰
逻辑折叠后，信号层之间的距离被压缩到微米级别，如果绝缘材料的介电常数（Dk）不够低，信号之间会互相干扰，RC延迟急剧增加，逻辑折叠的初衷就被消解了。
2024年，有研究团队合成了一种含大体积侧基的新型含氟二胺（6FpyDA），制备的PI薄膜在10 GHz下的Dk低至2.38，介电损耗Df仅为5×10⁻⁴。 原理其实不复杂：氟原子电负性大、极化率低，加上大体积侧基撑开分子链间的自由体积，让介电常数降了下来。2025年更有一项研究利用3D打印结合气相诱导相分离（VIPS）制备了多孔型可溶性PI，孔隙率高达87%，介电常数低至1.32。
国内学者同样在低介电PI方向做出了系统性工作。朱唐宋等（2023）将氨基化修饰的中空玻璃微球引入PI基体，利用微球内部空腔引入空气（介电常数≈1），在1 MHz下实现了介电常数2.42、介电损耗0.0348的突破，同时拉伸强度仍保持在201.6 MPa。 华南理工大学邱国荣（2023）在其博士论文中系统研究了侧甲基结构、苯醚结构、苯环取代位置对PI介电性能的影响，并利用分子模拟分析了构象转变势能，制备的PI实心微球复合膜介电常数低至2.26，拉伸强度达128.5 MPa。
3
加工温度受限
逻辑折叠涉及多层堆叠，某些层中含有温度敏感器件（如存储芯片），如果在每一层沉积PI后都需要300°C以上高温固化，前面已经做好的器件就会受损。
这是近三年研究进展最快的方向之一。2024年IEEE的一篇论文报道了一种超低温固化PI（ULTC PI），固化温度成功压低到200°C以下，同时保持了低CTE和高平坦性。在此之前，2023年已有中国学者设计了一种含氟含吡啶的新型二胺PyFNH₂，在200°C固化下亚胺化度达到95.9%以上，光刻分辨率达到3 μm。
先进封装技术
三、光敏聚酰亚胺：把"光刻"和"绝缘"合并成一步
传统工艺中，在芯片上制作PI图案需要先涂覆PI前驱体，再涂光刻胶、曝光、显影、刻蚀，最后去掉光刻胶——工序多、效率低、良率也受影响。
光敏聚酰亚胺（PSPI）解决的就是这个问题：它在PI分子链上引入光敏基团，涂覆后可以直接曝光显影形成图案，省去了光刻胶的步骤。Sajjad等人（2025）在一篇综述中系统梳理了PSPI在先进封装中的应用进展，指出PSPI目前已能实现2–3 μm的线宽/线距（L/S），且具备Dk < 3.0的低介电性能。
2025年，《工程塑料应用》上发表了一篇关于高感光低温固化正性PSPI的研究，合成了衣康酸酐基封端的可溶性PI树脂，i线透过率提升至72%，200°C低温固化后Tg达270°C，图案分辨率达5 μm。韩淑军、于海峰等则在《绝缘材料》上发表的综述中将聚酯酰亚胺在微电子封装、柔性显示、低介电薄膜等领域的应用前景做了系统梳理。
混合键合/芯片堆叠
四、发展趋势：四个方向正在交汇
回顾2022–2025年的研究脉络，可以清晰看到四条主线正在加速交汇：
1
固化温度持续下探
从传统PI的300°C以上，到2023年的200°C，再到2024年的200°C以下甚至160°C——每一次温度下降，都在扩大PI在先进封装中的工艺窗口。
2
介电性能与导热性能的协同优化
过去高分子材料的"低介电"和"高导热"在物理上是矛盾的（多孔结构利于降介电但导热差，填料有利于导热但会抬升介电常数）。2024年发表在Advanced Materials上的一项研究给出了一种巧妙解耦策略：通过离子液体和CaF₂纳米填料在PI中构建三维多孔导热网络，同时实现了Dk低至2.14和热导率达7.22 W/m·K。 同年另一研究采用三层多孔结构设计，将这一指标进一步提升到Dk 1.89、热导率13.58 W/m·K。
3
分子设计的精细化
2022年Zhu等人合成的含酰胺基聚酰胺酰亚胺（PAI），在保持Tg > 419°C的同时CTE低至6.7–9.0 ppm/K。2025年ACS Applied Polymer Materials上的一篇工作则通过AB₂型氟化单胺端基封端策略，实现了CTE 23.65 ppm/K、高分辨率光刻和高Cu粘附强度的三合一。这些进展表明，分子设计已从单一性能优化转向多目标协同。
4
面向量产的可制造性验证
2024年ECTC会议上出现了多篇聚焦PSPI材料在晶圆级和面板级封装中实际量产表现的文章，包括低翘曲、高可靠性、电迁移抑制等工程化问题。Huang等人（2024）对低CTE PSPI在面板级RDL上的粘附强度进行了系统的四点弯曲测试，通过了121°C、85% RH、96小时的偏压HAST可靠性考核。材料正在从实验室走向产线。
3D IC异构集成示意
五、问题与挑战：仍然卡在哪？
尽管进展迅速，PI在逻辑折叠中的应用远未到"完美"的程度。以下几个问题仍然突出：
1
"三角矛盾"尚未根本解决
低温固化、低CTE、高力学性能三者之间本质上存在矛盾。低温固化意味着分子链运动不充分，酰亚胺化不完全；而低CTE要求分子链高度取向、刚性大，这又降低了链的韧性和加工性。目前的解决方案（加交联剂、引入柔性链段等）都是"妥协"而非"突破"。
2
PSPI的分辨率与可靠性的取舍
为了实现更细的线路（L/S < 2 μm），需要提高光敏基团的反应活性，但这往往会牺牲材料的储存稳定性和固化后的力学性能。工业界目前能接受的PSPI分辨率天花板大约在2 μm，但逻辑折叠的发展路线图指向1 μm以下。
3
产业化能力极度集中
全球光敏聚酰亚胺市场约3.25亿美元（2022年），但Toray一家独占73%。国内虽有多家企业和高校在研，但高端PSPI产品仍高度依赖进口。这种"卡脖子"不仅是技术问题，也是产业生态问题——高端PSPI需要与封装产线深度适配、经历漫长的认证周期，后来者即使做出性能相当的材料，也很难获得进入供应链的机会。
4
表征方法与理论模型滞后于工艺需求
当PI薄膜的厚度降到微米甚至亚微米级，其本征介电、力学和热学性能与块体材料存在显著差异。Lau等人（2024）在IEEE上发表了基于SIW多模谐振腔的太赫兹波段PI表征方法，将测试频率扩展到了150–270 GHz。但这仍是"追赶式"的研究——器件频率在涨、封装密度在涨，而我们对纳米限域下PI结构与性能关系的理解远不够深入。
折叠屏手机
六、总结
作为一名材料科学的学生，我认为聚酰亚胺是"隐形冠军"材料中特别值得被关注的一个。
它不像碳纤维那样频繁出现在大众媒体中，也不像石墨烯那样自带明星光环。但它用60年的进化，在微电子封装这个容错率几乎为零的领域里，建立了一道几乎不可替代的壁垒。韬定律的提出，本质是对半导体产业"换道"的思考，而聚酰亚胺恰好站在这个"新道"的关键节点上。
但我也想指出一点隐忧：过去五年的研究在"怎么做"上取得了巨大进步——更低固化温度、更精细光刻、更低介电——但在"为什么"上突破有限。分子模拟、机器学习辅助设计、高通量筛选等工具在PI领域的应用还非常初步，大部分研究仍依赖经验和试错。这不仅拖慢了开发速度，也限制了我们对PI结构与性能关系的根本性理解。
未来五年，如果谁能在"理解"层面跨出一大步（比如建立PI在纳米尺度的构效关系数据库），谁就有可能从根源上打破那个"三角矛盾"，真正把逻辑折叠的材料瓶颈打通。
而对于国内产业界，与其在PI的每一个细分性能上追赶杜邦和Toray，不如抓住这一波先进封装对PI性能需求的"范式转移"——逻辑折叠需要的PI，和上世纪60年代杜邦开发的Kapton已经不是一个物种了。在新的评价体系下，后来者未必没有弯道超车的机会。
