聚乳酸（PLA）在绿色餐具中的应用

一次性发泡塑料餐具因难降解、高污染，已被我国明令禁止生产销售。市场亟需兼具环保性、安全性、加工性与经济性的替代材料。在众多可降解高分子中，聚乳酸（PLA） 作为脂肪族聚酯，由玉米、甘蔗等可再生资源发酵得到的乳酸聚合而成，废弃后可在工业堆肥条件下完全降解为CO₂和H₂O，兼具生物相容性、高强度与可加工性，是绿色餐具的理想基体。

力学性能

餐具必须具有足够的承载能力。拉伸强度应不低于30 MPa，确保盛装食物后不变形、不塌陷。断裂伸长率需达到50%以上，以保证餐盒在运输堆放或跌落时不发生脆性破裂。无缺口冲击强度应至少为20 kJ/m²，用于抵抗意外冲击，如搬运碰撞或餐具堆叠时的压力冲击。

耐热性能

热变形温度（HDT，0.45 MPa）应达到80 ℃以上。防止餐具在接触热食时发生软化，导致变形泄漏，烫伤使用者。因此，材料的维卡软化点或HDT是衡量绿色餐具能否进入实际餐饮场景的核心指标之一。

加工性能

材料应适配现有的注塑或吸塑设备。熔融指数（190 ℃，2.16 kg）宜控制在5~15 g/10 min范围内，既保证熔体流动性充满复杂型腔，又不至于过稀导致飞边或冷却困难。成型周期不应超过40秒/模，若周期过长，单机产量下降，生产成本将显著上升，难以与传统塑料餐具竞争。

环保性能

生物降解率在180天工业堆肥条件下须达到90%以上。材料在废弃后能够被微生物分解为CO₂、水和生物质，不残留微塑料或有毒产物。同时，材料应通过食品接触安全标准，保证有害物质的迁移量在限值以下。

经济成本

原料成本须控制在1.2万元/吨以内。一次性餐具属于低附加值快消品，价格敏感度极高。若改性后材料成本显著高于这一水平，即使性能再优越，也难以在市场中推广。

环境适应性

改性材料还需满足：室温浸水24小时后强度保持率不低于80%，且无渗漏；接触100 ℃食用油30分钟不变形、无溶出；在常温干燥环境下储存，保质期至少6个月，性能无明显下降。

共混改性

利用PBAT的超高韧性来弥补PLA的脆性。将PBAT与PLA共混，并添加相容剂，可以形成稳定的“海岛结构”——PBAT以微米级或亚微米级颗粒分散在PLA连续相中。受到冲击时，这些PBAT颗粒成为应力集中点，通过空洞化、剪切屈服等机制耗散冲击能量，从而显著提高共混物的断裂伸长率和冲击韧性 。

填充改性

为了同时提高耐热性和强度，需要引入高耐热、高模量的刚性填料。纳米纤维素是从植物纤维中提取的天然纳米材料，其结晶度高达70%~90%，轴向拉伸模量可达150 GPa以上，热分解温度超过250 ℃。当纳米纤维素均匀分散在PLA基体中时，其高比表面积可与基体形成大量界面相互作用，形成物理交联网络，限制PLA分子链在高温下的运动，从而显著提高热变形温度。

增塑改性

向PLA基体中添加高沸点、低挥发性小分子增塑剂，通过稀释PLA高分子链发挥润滑效果，从而减少PLA分子链间的相互作用力，提高分子链的流动性，降低其结晶性，并增加非晶区域的比例。这些变化导致PLA的Tg降低，断裂伸长率提高，柔韧性得到显著改善。增塑改性有效提升了PLA材料的塑性和延展性，使其更适合于制造柔软和具有弹性的薄膜等制品。

化学改性

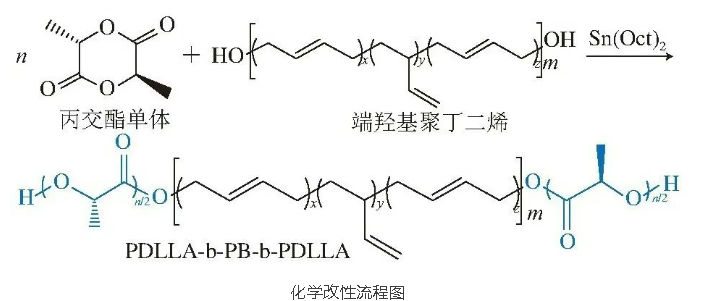

化学改性是将PLA与不同的单体进行共聚合和交联，以此调整其分子链结构和表面特性，进而改善PLA的多种性能，包括亲水性、生物降解性及抗脆性等，PLA的化学改性主要通过共聚和接枝两种方式实现。
