一、AR 增透膜：光学系统的 “透光神器”

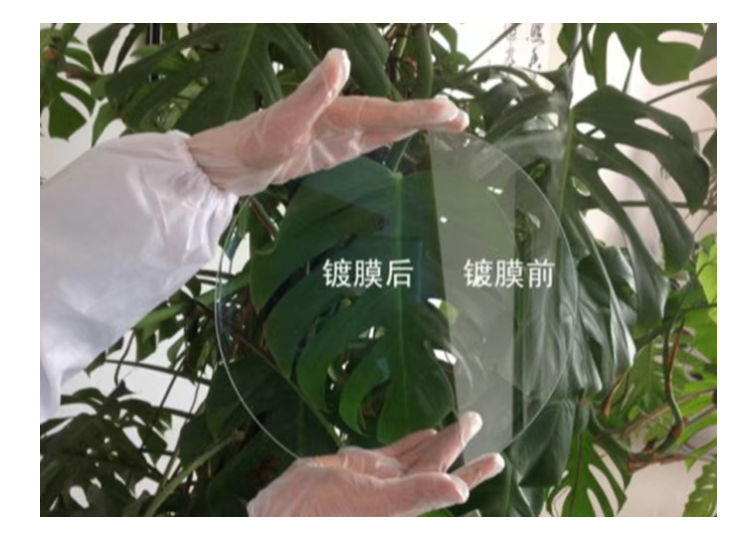

1. 什么是 AR 增透膜？

2. 核心基础概念

折射率（n）

：光在空气中速度与介质中速度的比值，空气折射率≈1，玻璃≈1.52，膜材分高折射率（如 TiO₂/OS50）、低折射率（如 SiO₂）。

光学厚度

：物理厚度（d）× 折射率（n），是光谱设计的核心参数。

光的干涉

：膜层上下表面反射光相遇，干涉相消时反射光减弱、透过光增强，这就是 AR 膜的工作原理。

3. AR 膜的核心价值

降低界面反射，可见光透过率提升；

减少杂散光、鬼影，提升光学系统成像清晰度；

适配车载、消费电子、精密仪器等多场景光学需求。

二、AR 膜光谱异常：快速定位 + 精准调整

1. （高折）少镀

异常表现：光谱偏离目标曲线，450nm 峰值向短波移动、反射率偏高；

调整方案：减小 高折遮蔽（Mask），增加镀膜厚度。

2. （高折）多镀

异常表现：光谱偏离减小，450nm 峰值向长波移动、反射率偏低；

调整方案：增大高折遮蔽（Mask），减少镀膜厚度。

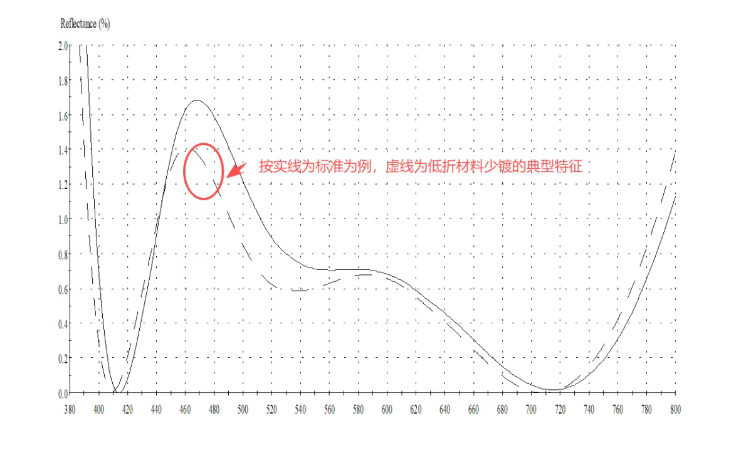

3. SiO₂（低折）少镀

异常表现：光谱偏离减小，450nm 峰值向短波移动、反射率偏低；

调整方案：增大 SiO₂遮蔽（Mask），增加镀膜厚度。

4. SiO₂（低折）多镀

异常表现：光谱偏离增大，450nm 峰值向长波移动、反射率偏高；

调整方案：减小 SiO₂遮蔽（Mask），减少镀膜厚度。

三、AR 膜量产维护：细节决定良率

1. 工艺参考

···起始真空度：≤3.0×10⁻³Pa；

···温度：150℃恒温 20min，降至 130℃镀膜（降10%左右）；

···沉积速率：Tio2 3Å/s、SiO₂ 3~5Å/s；

2. 异常应急处理

···单片光谱突变：先排查测试片是否倾斜、表面有无脏污；再检查机台腔··体、膜料状态；

···批量光谱 NG：立即停止镀膜，检测设备问题点；

···水晶片失效：速率不稳导致外圈不均，立即切换备用水晶片，补镀前用软件模拟光谱；

···表面脏污 / 指纹：光控片需戴指套操作，距离强光灯 30cm 检查，避免人为污染影响光谱。

3. 光控片管理要点

···存放：恒温恒湿箱保存，避免受潮氧化；

···检测：无残留物、无划痕、无指纹，不合格严禁上机；

···更换：定期更换，避免老化导致速率漂移。

五、总结
