导语
这项工作把目光放在竹材最基本的“纤维—基体—界面”构成单元上，没有沿用从天然竹纤维中自上而下提取纳米纤维的思路，而是转向自下而上的组装路径：先构建多糖纳米纤维，再把界面交联剂和柔性基体整合进去，最后通过拉伸诱导取向，把分子尺度作用放大到层级结构中。全文的逻辑非常清楚，先回答为什么选竹，再回答为什么这套三元组分能够形成类似竹材的基本结构单元，随后逐步给出分子相互作用、纳米晶结构演化、取向层级结构以及强韧化机制的证据。
研究背景
竹材同时具备轻质、高强和柔韧这些通常彼此矛盾的力学特征，其关键并不只是“含有纤维”，而在于纤维素、木质素和半纤维素之间形成了高度协同的层级复合结构。纤维素微纤丝提供强度，木质素填充纤维间隙并提升抗变形能力，半纤维素则承担连接和协同变形的作用。这样的化学相容性和结构整合，使竹材能够高效传递载荷并避免局部失效。
传统思路往往从天然来源中提取纳米纤维，再与聚合物复合；但这一路线容易在提取过程中损伤纤维界面，而且天然纤维素纳米纤维的高结晶度和高模量也会与多数水凝胶基体形成明显失配，反而带来应力集中。这里转而从竹材的基本组分关系出发，尝试直接模拟“纤维—木质素样界面—半纤维素样基体”的构成方式。

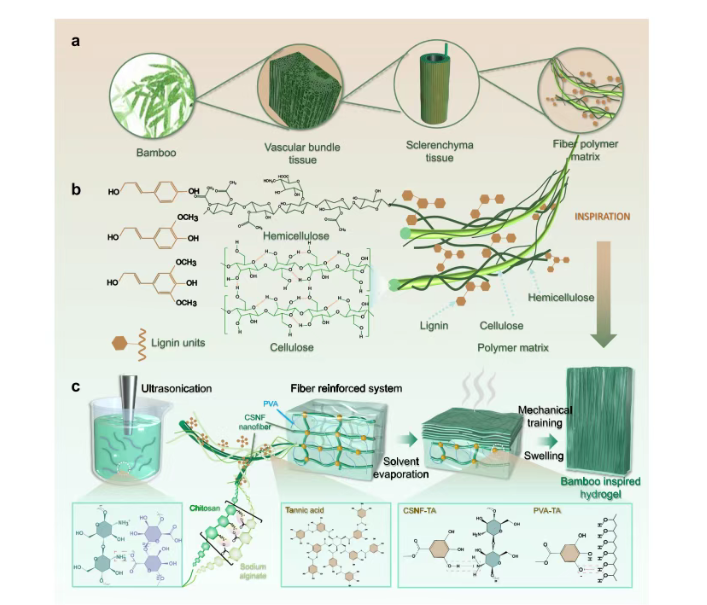

原文 Figure 1：竹材层级结构、纤维素-木质素-半纤维素基本构成单元，以及仿竹复合水凝胶的构筑路径
基本构成单元的构筑
构筑过程分成三步。首先，在超声辅助分子组装条件下，壳聚糖和海藻酸钠通过强静电作用形成壳聚糖-海藻酸钠纳米纤维（CSNFs）。这些纳米纤维并不是从天然纤维中剥离出来的，而是原位组装形成，因此表面自带氨基和羟基等活性位点。
随后把CSNFs与聚乙烯醇（PVA）混合成型，再在单宁酸（TA）溶液中复水交联。这样，TA承担了类似木质素的“界面交联剂”角色，PVA则对应柔性水凝胶基体。对照实验已经给出最直接的结果：纯PVA水凝胶的拉伸强度为4.6 MPa、断裂应变为360%；加入CSNFs后，强度升至9.5 MPa、断裂应变提高到480%；进一步引入TA后，CSNF-TA-PVA水凝胶的拉伸强度达到13.8 MPa，断裂应变达到500%。也就是说，纤维增强、界面增强和基体协同并不是彼此独立叠加，而是在同一个构成单元里同时发生。
分子相互作用证据
围绕这一基本构成单元，分子相互作用的证据从XPS、FTIR、Raman和DFT一路展开。N1s谱图中，CSNF-TA-PVA样品除保留–NH2信号外，还出现了–NH3+信号，说明TA除了与CSNF形成氢键外，还能够通过弱酸性解离后与质子化氨基形成静电作用。
在FTIR中，TA的C=O振动从1697 cm⁻¹移动到1708 cm⁻¹，芳香C–O和C–O–C相关峰也发生位移，羟基伸缩振动带明显展宽，说明新的无序氢键网络大量形成。Raman进一步显示PVA链段规整堆积被破坏，材料中无定形区域增加。
DFT计算把这种差异量化得更清楚：TA与CSNF之间的结合能为−17.7 kcal/mol，TA与PVA之间为−13.0 kcal/mol，而PVA分子之间原有氢键的结合能只有−8.3 kcal/mol。也就是说，TA优先与CSNF和PVA分别形成更强的界面作用，并替代掉部分PVA-PVA原有氢键。
原文 Figure 2：三种水凝胶的力学差异、XPS与FTIR证据，以及CSNF-TA、TA-PVA、PVA-PVA之间的DFT结合能比较
纳米晶结构的演化
随着TA进入体系，PVA内部原有纳米晶结构开始被重构。DSC结果显示，纯PVA水凝胶的结晶峰出现在225 °C，加入CSNF后下降到220 °C，再引入TA后进一步降到213 °C。这说明随着更强的TA-PVA氢键建立，PVA链间原有有序堆积被持续打散。
SAXS和XRD给出了与此一致的结构结果。PVA和CSNF-PVA中仍可见到PVA结晶相关信号，而CSNF-TA-PVA中这一特征峰已经几乎不可辨认。基于XRD估算的晶区尺寸也从纯PVA中的3.29 nm，逐步下降到CSNF-PVA中的2.83 nm，最终降到CSNF-TA-PVA中的1.14 nm。换句话说，体系中的主导结构不再是PVA自身的纳米晶域，而是由CSNF、TA和PVA共同形成的强相互作用网络。
原文 Figure 3：DSC、SAXS和XRD共同显示，随着CSNF与TA引入，PVA纳米晶结构被持续削弱并重构
取向层级结构与力学表现
在得到具备强界面作用的基本构成单元之后，下一步是把这些单元进一步组织成更高阶的取向结构。这里采用的是拉伸诱导取向：将PVA-TA-CSNF水凝胶拉伸到原长的两倍并保持干燥，再在硫酸钠溶液中复水固定。
SEM显示材料形成了非常明显的取向平行褶皱、层状结构和纤维束聚集；二维SAXS则给出Herman取向因子fc = 0.64，说明该体系已经形成了显著各向异性的有序结构。这个取向结构直接带来了力学上的跃迁：取向后的CSNF-TA-PVA水凝胶拉伸强度达到48.0 MPa，断裂应变仍保持在470%。当后处理盐浓度进一步提高时，材料最高强度可达到60.2 MPa。
除了强度显著提高外，材料还表现出明显各向异性：在垂直于取向方向测试时，强度降至19.5 MPa，但断裂伸长可提升到670%。这种差异与竹材沿轴向强化、横向更易变形的层级取向特征是呼应的。
文中还把结果放在同类PVA水凝胶体系中比较。无论是只加纤维、只加TA，还是传统PVA体系，都没有同时达到这样高的强度和高的伸长。最后，一个很直观的展示是：一小片复合水凝胶可以直接提起20 kg重物，相当于承受自身重量的50,000倍。
原文 Figure 4：取向后复合水凝胶的形貌、取向因子、拉伸曲线、与文献材料比较，以及20 kg承载展示
强韧化与抗冲击机制
单看强度还不足以解释这类复合水凝胶的表现，更关键的是它为什么能在高强条件下仍保持较高延展性。这里给出的证据分为微观、纳米和分子三个层级。
在微观层面，纯PVA的断裂面平直，而含CSNF和取向结构的复合水凝胶则表现出明显不均匀、分层和偏转的断裂特征，说明裂纹传播被纤维相和层状结构不断阻挡、偏折。纳米层面，原位WAXS测试显示拉伸过程中PVA结晶峰几乎不增强，说明高应变并没有通过诱导PVA再结晶来承担载荷，真正起主要作用的仍然是组分之间的界面作用。
回到分子层面，CSNF-TA和TA-PVA之间的氢键、CSNF内部以及CSNF-TA之间的静电作用，共同构成了一个高密度、多层级的可协同传递载荷网络。TA-PVA氢键替代了更弱的PVA-PVA氢键，同时额外增加了结合位点；CSNF上的静电组装骨架又进一步抑制局部变形并分散应力。正是这些作用在不同尺度上同时发生，材料的刚度、强度、延展性和能量耗散能力才会一起提升。
这一结果最终体现在韧性数据上：与纯PVA水凝胶相比，取向后的CSNF-TA-PVA复合水凝胶总韧性从6.24 MJ/m³提高到122.4 MJ/m³，提升接近20倍；断裂韧性则达到14.3 MJ/m³。
原文 Figure 6：SHPB冲击测试与落球冲击结果，显示仿竹复合水凝胶在高速冲击和局部载荷下仍保持完整保护能力
结论
这一工作把“仿生”落实到了最基础的材料构成逻辑上：不是直接拿天然竹纤维做增强相，而是从竹材的基本组分关系出发，先建立CSNF-TA-PVA这一仿竹基本构成单元，再通过取向把分子尺度相互作用组织成更高阶层级结构。
沿着这条路径，材料性能呈现出非常清晰的逐级增强：纯PVA到CSNF-PVA，再到CSNF-TA-PVA，最后到取向后的Aligned CSNF-TA-PVA，强度不断抬升；其中取向样品在保持470%断裂应变的同时，拉伸强度达到48.0 MPa，最高强度达到60.2 MPa，韧性达到122.4 MJ/m³。全文给出的结论也很明确：强界面静电作用和氢键网络先在分子层面建立协同，再由取向过程把这种协同放大为层级结构优势，从而让复合水凝胶在高载荷下仍保持柔韧。
对于高强韧水凝胶的构筑而言，这里真正重要的不是某一个组分本身，而是如何像竹材一样，把纤维、基体和界面作为一个整体去设计。
文章信息
