在柔性电子飞速发展的今天，能弯曲、可穿戴、甚至能贴在皮肤上的传感器正逐步走进我们的生活。而这一切的核心，往往离不开一种叫做压电PVDF薄膜的关键材料。它究竟有何魔力？让我们一探究竟。
一、什么是压电PVDF薄膜？
PVDF（聚偏氟乙烯）是一种半结晶高分子材料。经过特殊工艺处理后，它能够表现出压电效应——当薄膜受到外力产生形变时，表面会输出电信号。简单来说，这种材料能将“压力”翻译成电子设备能“听懂”的语言。
与传统的压电陶瓷（如PZT）相比，PVDF薄膜的突出优势在于极致柔韧、轻质、耐用，并且具有良好的生物相容性。它的声阻抗与人体组织非常接近，特别适合用于可穿戴医疗设备。
二、压电PVDF薄膜的核心特性
PVDF薄膜之所以能成为压电式柔性压力传感器的核心敏感层，关键在于其独特的压电效应：当薄膜受到外力产生形变时，其内部偶极子（正负电荷中心不重合的分子）会重新排列，进而在材料表面产生电荷，将机械能直接转化为电信号。
压电PVDF薄膜，它集高柔韧性、卓越的压电效应、出色的稳定性和良好的生物相容性于一身，完美契合了未来柔性电子设备的核心需求。

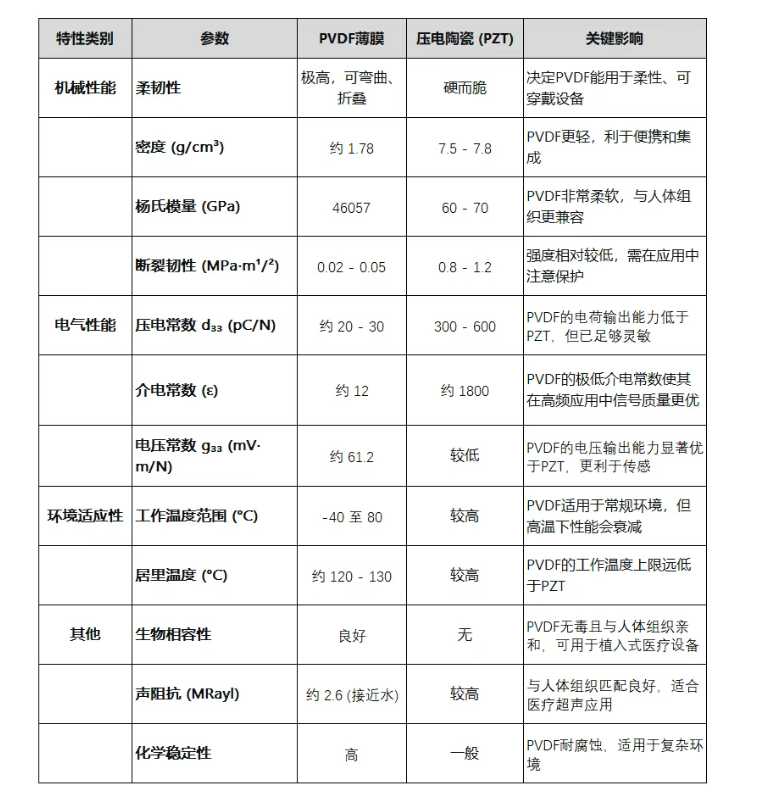

为了方便你直观地理解，下表将其关键特性参数与传统的压电陶瓷材料（如PZT）进行了对比：
上表中部分参数为典型值或范围，不同制备工艺和配方的PVDF薄膜会有所差异。
核心特性详解
机械特性：柔韧与强度并存
PVDF最突出的优势就是其极佳的柔韧性。它的杨氏模量仅为 2-4 GPa，远低于陶瓷，这使得它可以被轻松地塑造成各种复杂形状，并能完美贴合人体皮肤或曲面设备。尽管柔软，PVDF依然具备不错的机械强度，例如其断裂点强度可达到 ~50 MPa，足以应对日常使用中的拉伸和弯折。
电气特性：灵敏度是关键
PVDF是一种动态应变传感器，能够对微小的形变产生响应，其灵敏度足以隔着外套探测到人体脉搏。
压电效应：这是PVDF工作的基础。材料内部的偶极子在受力时重新排列，产生电荷。虽然其压电常数（d₃₃）通常为 20-30 pC/N，低于陶瓷材料，但它的电压常数（g₃₃）却非常高，可达61.2 mV·m/N。这意味着在同等形变下，PVDF能产生更高的电压信号，非常适合用作传感器。
快速响应与宽频响：PVDF的响应速度极快，恢复时间可小于2.5微秒，能够捕捉瞬间的动态压力。同时，它的频率响应范围极宽，可从极低频覆盖至500 MHz以上，能有效检测从缓慢变化到高频振动的各种信号。
环境适应性：稳定是保障
PVDF具备良好的环境稳定性。
热稳定性：PVDF薄膜通常在 -40°C 至 +80°C 的温度范围内能可靠工作。虽然其长期工作上限约为 80°C，但在短时间内可承受高达 120°C 的温度。相比之下，其共聚物P(VDF-TrFE)的温度稳定性略低，约为 90°C。
化学稳定性：PVDF具有极强的化学惰性，耐腐蚀性比传统压电陶瓷高出10倍，并且不易受潮，使其能应用于各种复杂的化学环境。
生物相容性：安全是前提
PVDF对人体组织无毒无害，其声阻抗也与人体组织和水非常接近。这一特性使其能够安全地用于可穿戴医疗设备和植入式传感器，如智能导管等。
三、如何赋予PVDF压电性？
原始PVDF薄膜压电性很弱，必须通过关键工艺“激活”其压电效应。核心是促进β晶相的形成并让分子偶极子定向排列。
目前主流的制备工艺可归纳为"成形"与"后处理"两个阶段。
1、四种主流制备方法（成形阶段）
溶液流延法：将PVDF粉末溶解于有机溶剂（如DMF、DMSO）中配成溶液，通过流延机在玻璃板或不锈钢带上流延成膜，待溶剂挥发后得到初生薄膜。这是最传统、最成熟的工业化制备方法，工艺简单、成本低，适合大规模生产。
静电纺丝法：利用高压电场将PVDF溶液喷射成直径纳米级的纤维，并在接收器上收集形成无纺布状纤维膜。纺丝过程的高压电场和射流的高速拉伸可同步诱导β晶相形成，实现"原位极化"。此方法获得的比表面积大、孔隙率高，但纤维排列有序性弱，生产效率相对较低。
熔体拉伸法：将PVDF原料加热至熔融状态，通过挤出、拉伸等机械加工手段制备取向薄膜。此方法无需使用溶剂，绿色环保，且可通过精确控制温度、拉伸速率等参数调控晶相转变。郑州大学研究团队利用此法实现了15分钟内快速制备γ相含量高达90%的PVDF薄膜。
纳米限域策略：利用阳极氧化铝模板（AAO）等纳米多孔模板，将PVDF限制在纳米尺寸的空间内结晶，通过空间限域效应诱导形成高含量的极性晶相。此法能获得高度有序的纳米结构，但制备过程较为复杂，难以大面积生产。
2、核心后处理工艺
无论采用哪种方法制备初生薄膜，通常还需要以下两道核心后处理工序来最终赋予PVDF压电性：
初生的PVDF薄膜通常以非极性的α晶相为主，需通过机械拉伸将其转变为极性的β晶相。拉伸应力可迫使高分子链从球晶结构转变为纤维状结构，并诱导分子链的全反式（TTTT）构象形成，即β相的核心结构。
关键参数直接影响拉伸效果：
拉伸比：拉伸比越大，β相含量越高。研究表明，拉伸比为7时，β相相对含量最高可达85.12%，此时电输出性能最佳。
拉伸温度：温度需高于PVDF的玻璃化转变温度（约-40°C），通常控制在60-100°C之间。温度过高会导致分子链松弛，不利于β相保留。
拉伸速率：速率过快可能导致薄膜断裂，过慢则效率低下。优化条件下（拉伸比5、温度60°C、速率10 mm/min），β相相对含量可超过90%。
拉伸完成后，β晶相中的分子偶极子仍呈随机取向，需通过强电场使其沿特定方向排列，才能真正产生宏观压电效应。
两种主流极化方式对比：
极化参数的典型范围：电场强度通常为500-1500 V/mm；温度不超过PVDF的居里温度（约120-130°C），一般在90-120°C之间；极化时间从数分钟到数十分钟不等，随电场强度和温度而调整。
3、新突破：无需高压极化的PVDF制备
传统工艺依赖高电压极化，不仅存在电击穿风险，还限制了压电器件在微机电系统中的应用。近年来，北京大学董蜀湘教授团队发展出一种基于机械取向应力场的无极化PVDF纳米复合材料制备方法。
该研究利用机械取向应力场诱导PVDF共聚物从无序的星状纳米晶转变为有序的、自极化的纤维链状纳米晶，无需任何高压极化即可显示出与传统高压极化后相当的压电性能。利用3D打印技术制备的7层自供电圆形压力传感器，灵敏度高达235 mV/kPa，比传统高压极化后的单层PVDF传感器高近8倍，功率密度可达0.9 mW/cm²。这一突破为简化制备工艺、降低设备成本开辟了新路径。
四、PVDF压电薄膜的全球制造商
PVDF压电薄膜市场是一个技术高度集中的领域，主要由少数国际化工巨头和快速崛起的中国本土企业主导。
国际主要制造商
在PVDF压电薄膜领域，国际巨头凭借深厚的技术积累和先发优势，掌握着核心技术。
中国主要制造商
近年来，中国市场发展迅猛，涌现了一批打破国外垄断、技术实力强劲的本土企业。根据市场地位，可大致分为以下几个梯队：
第一梯队：技术与市场领导者
三三智能科技 (Sansan Intelligent Technology)：国内柔性压电薄膜传感的开拓者与领导者，成功实现全产业链国产化。核心技术全栈自研，打破国外垄断，累积申请90余项核心专利，具备从材料到应用的全栈自研能力。
锦州科信电子材料有限公司 (Jinzhou Kexin Electronic Material)：国产化的先行者。以清华大学为技术依托，1994年建成国内首条PVDF压电膜生产线，实现了30-500μm厚度的国产化批量生产。
嘉兴高正新材料科技 (Jiaxing Gaozheng New Material Technology)：国内核心供应商之一，受到多家权威市场报告的重点关注。
第二梯队：技术驱动的新锐力量
南京君弘新材料有限公司 (Nanjing Junhong New Material)：与高正科技地位相当，是市场报告常提及的核心厂商。
安徽膜感科技有限公司 (Anhui Mogam Technology)：成立于2021年，专注传感器制造与应用。提供从产线搭建到传感器设计的定制化服务，已为浙江大学、中科院等单位提供解决方案。
合肥凸申科技有限公司 (Hefei Tushen Technology)：以PVDF柔性薄膜传感技术为核心，已完成A轮融资。
广东德瓷技术有限公司 (Guangdong Decent Technology)：专注于基于P(VDF-TrFE)共聚物的高性能压电材料，厚度可定制（1-50μm）。
浙江众成 (Zhejiang Zhongcheng)：A股上市公司，已进行PVDF压电材料的小试生产，并已小批量供样。
盛景微 (Shengjingwei)：A股上市公司，已布局PVDF柔性薄膜材料，尤其看好其在电子皮肤领域的应用。
传感器应用厂商
智美康科技（深圳）(Zhimeikang Technology)：采用美国镀银PVDF薄膜，为智能床垫、枕头等提供OEM传感器定制。
深圳市科普恩电子有限公司 (Shenzhen Kepuen Electronics)：代理销售压电PVDF薄膜，提供从7μm到200μm的多种厚度现货。
西安天蛟智海科技有限公司 (Xi'an Tianjiao Zhihai Technology)：天和防务子公司，专注于PVDF基压电聚合物等产品，服务于国防和海洋工程等高端领域。
