四川金中德科学技术研究院log
中文 中文
English English

新闻中心

聚乳酸越白越好？大错特错！带你看透PLA黄变的真正本质 ！

  • 浏览次数： ...
  • 发布时间： 2026-08-07
做聚乳酸行业的朋友，几乎人人都有一个直观感受：

同样是PLA原料，有的粒子雪白透亮，有的粒子自带微黄底色。

▲图源：聚如如
在很多采购、加工客户的固有认知里：
白=纯度高、品质好；黄=工艺差、不纯、有降解、次品料。
今天明确告诉大家：
这是整个PLA行业最大的误区！
PLA粒子的白与黄，是光学构型不同带来的材料本色，是天生的，不是后天缺陷。
PLA的光学纯度到底是什么？

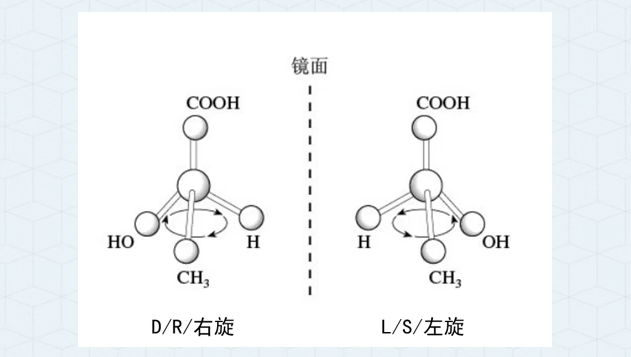

乳酸存在两种光学异构体，关于这个内容，笔者之前曾撰写文章给大家介绍过，感兴趣的朋友可以去复习一下：



  • L型（左旋构型）：规整、稳定、高性能
  • D型（右旋构型）：打乱结构、降低结晶、提升韧性
我们常说的99光纯、98光纯、96光纯、88光纯，指的就是：L型构型在分子链中的占比。
对应行业标准非常清晰：
  • 高光纯PLA：L型≥99%，D型含量极低
  • 中光学纯PLA：D型含量约2%、4%
  • 低光学纯PLA：D型含量约12%（典型：NatureWorks 4060D、Total Corbion LX975，光学纯度88%）
很多人可能会疑惑：
工业生产PLA的原始原料全部都是L-乳酸，D型到底是哪里来的？。
这是因为高温消旋引起的，在生产过程中，受反应高温影响，少量乳酸会产生消旋，衍生出两种空间构型。
两种丙交酯，性能大不同！
目前全球所有规模化PLA工厂，清一色采用两步法工艺：
第一步：乳酸寡聚 → 高温裂解生成丙交酯
第二步：丙交酯提纯复配 → 开环聚合生成PLA
在丙交酯生产的高温环境下，原本规整的L型结构不稳定，会发生异构翻转，部分L型会转变成D型结构。
最终体系会生成两种丙交酯：
  1. L-丙交酯（纯左旋、结构规整）
  2. meso-丙交酯（内消旋丙交酯）（含D构型、结构不对称）
注：D-丙交酯在反应体系中含量极其微小，可忽略。
工厂做不同光纯的PLA，本质就是复配比例不同：
  • 高光纯PLA：几乎100% L-丙交酯聚合
  • 低光纯PLA：复配一定比例meso-丙交酯
两种丙交酯看起来差不多，其实稳定性天差地别，这也是PLA发黄最核心、最内行的知识点。

F2

L-丙交酯
熔点：96～97℃
分子结构高度对称、热稳定性极好、耐高温、高温聚合几乎无副反应。
meso-丙交酯
熔点：仅53～54℃
结构不对称、热稳定性极差、耐高温能力非常弱，对温度极其敏感。
简单理解：
meso-丙交酯越多 = 体系越不耐高温 = 越容易产生副反应
为什么光学纯度越低，PLA越黄？
PLA聚合属于高温开环聚合反应，当原料中meso-丙交酯含量高（D型高、光纯低）时：
meso-丙交酯耐热差，在高温聚合过程中，会发生轻微热氧化、分子重排、微量副反应，从而生成微量共轭结构有机杂质。
共轭结构会选择性吸收自然光中的蓝紫光，蓝光、紫光被吸收后，反射出来的光线就偏黄。
于是就出现了行业肉眼可见的规律：
  • 99%高光纯 → 几乎无副产物 → 雪白透亮
  • 96%/98%中光纯 → 少量副产物 → 轻微微黄
  • 88%低光纯（12%D） → 共轭结构多 → 明显黄底
关于为什么有共轭结构，PLA的颜色就会变黄，请查阅笔者前期科普文章，复习一下！
总之一句话：
PLA发黄，是D型含量高、meso配比高的材料本色，不是坏料！
四、白料未必好，黄料未必差！
很多客户一味追求“超白粒子”，其实完全不懂材料性能逻辑。
高光纯（超白料）
优点：结晶度高、刚性大、强度高、耐热好
缺点：韧性差、易脆、加工窗口窄、容易翘曲
适用：纺丝、高刚性制品、透明硬制品

F1

低光纯（微黄料，88光纯）
优点：结晶慢、韧性好、抗撕裂强、不易脆、加工窗口极宽、适配薄膜、吹塑、改性
缺点：刚性、耐热略低
二者只是用途不同，不存在好坏之分！
微黄，是高韧性PLA的自带属性，不是质量问题。



有的朋友“色彩模型”学的好，为了迎合外行“越白越好”的审美，低光纯聚乳酸的颜色黄，那就加一些它的互补色（蓝色），来“中和”一下。
给大家一个忠告：千万别靠增白剂“强行变白”，强行把黄底PLA调成惨白外观，看着好看，实则严重毁料！
  1. 引入外来杂质，破坏PLA高纯属性
  2. 高温加工助剂分解，产生异味、黑点、析出
  3. 加速后期老化、褪色、脆裂
  4. 破坏生物降解合规性
靠助剂调出来的惨白PLA，才是真正的差料！真正的好原料：本色是什么样，就是什么样，强行增白调色，是牺牲性能换颜值，得不偿失
本文网址： https://www.jzdyjy.com/notice/397.html
标签： 行业新闻

相关新闻

四川金中德科学技术研究院log

联系我们

四川金中德科学技术研究院

QQ：1409161425
联系邮箱：1409161425@qq.com
热线电话：18071870860
公司地址：四川省成都市武侯区人民南路四段53号6层603号

蜀ICP备2023034143号-1

网站建设：武汉易优博科技有限公司

扫一扫 关注我们

在线客服
在线留言

在线客服

您好，我这边是在线客服

X
